cad三维初级入门(新鲜出炉的CAD三维图文教程)

cad三维初级入门(新鲜出炉的CAD三维图文教程)(1)

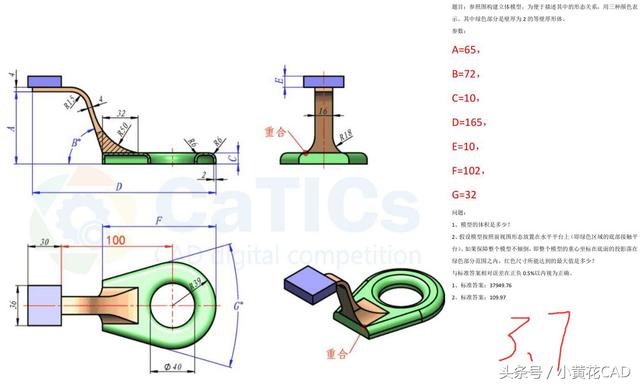

来啦来啦,久等啦

1,

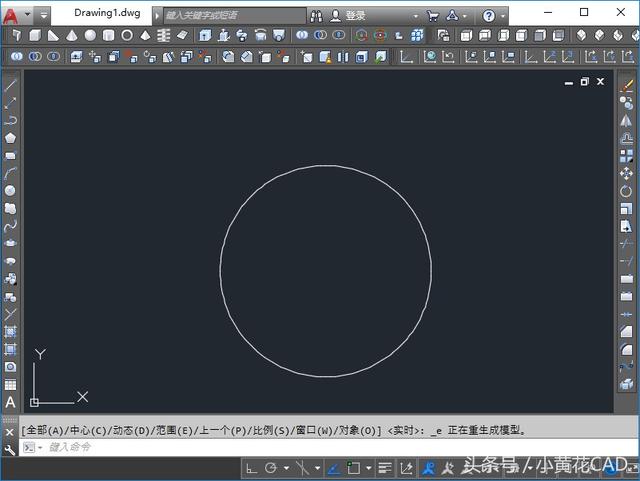

俯视图,绘制一个R39圆

cad三维初级入门(新鲜出炉的CAD三维图文教程)(2)

2,

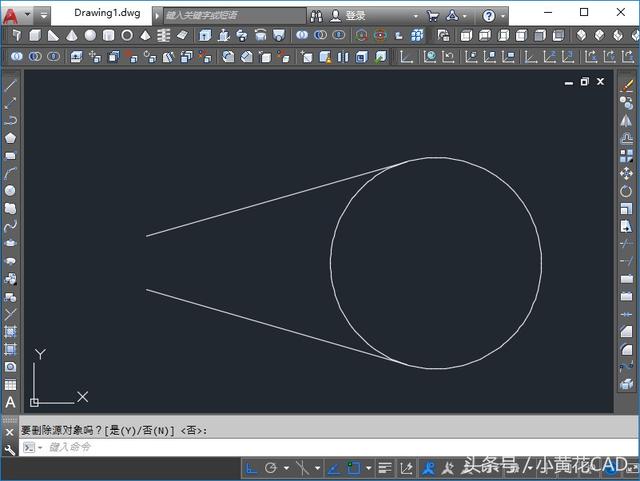

绘制R39圆两边切线,长度任意,切线夹角为32°

cad三维初级入门(新鲜出炉的CAD三维图文教程)(3)

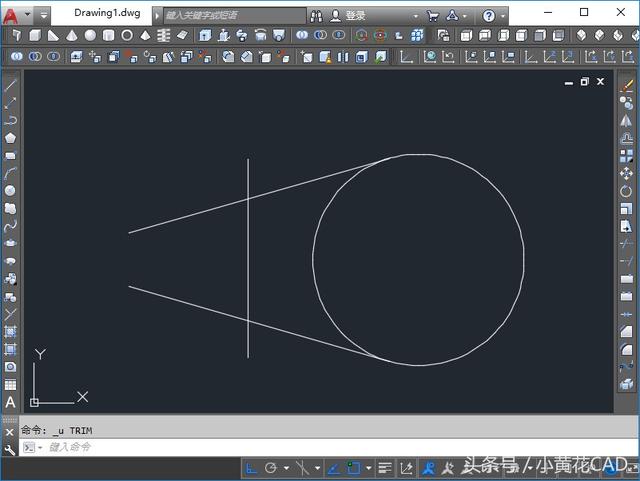

3,

绘制任意长度竖线,距离R39圆右象限点距离为102

cad三维初级入门(新鲜出炉的CAD三维图文教程)(4)

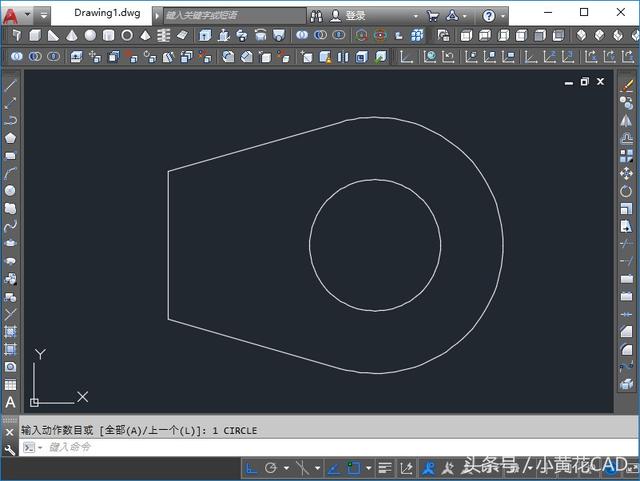

4,

修剪多余图形,并绘制R39同心圆,半径为R20

cad三维初级入门(新鲜出炉的CAD三维图文教程)(5)

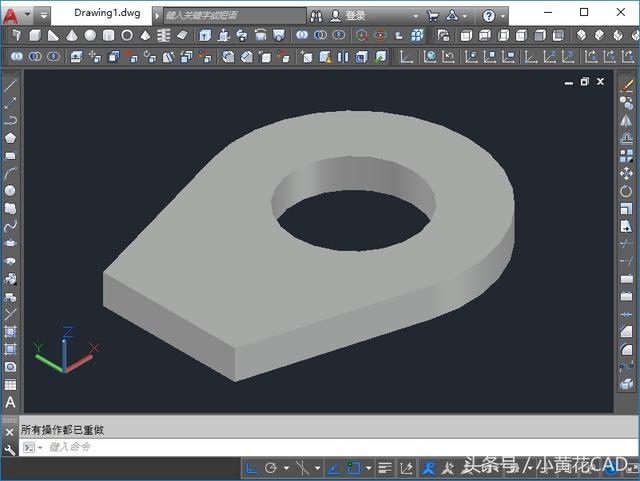

5,

对上述图形面域,并差集掉中间R20圆部分,拉伸实体,高度为10

cad三维初级入门(新鲜出炉的CAD三维图文教程)(6)

6,

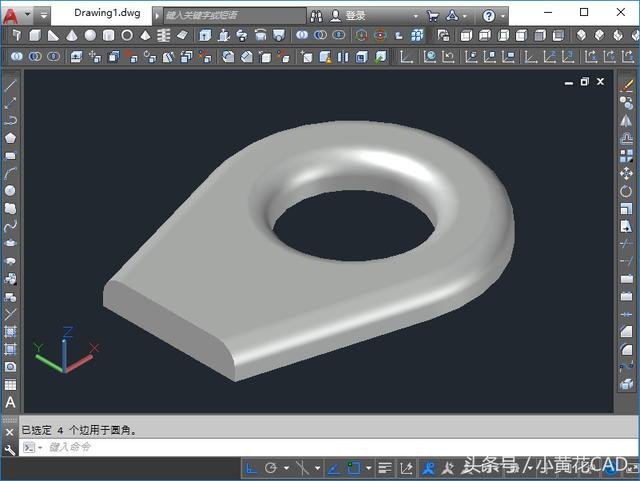

对主体进行圆角操作,圆角R6

cad三维初级入门(新鲜出炉的CAD三维图文教程)(7)

7,

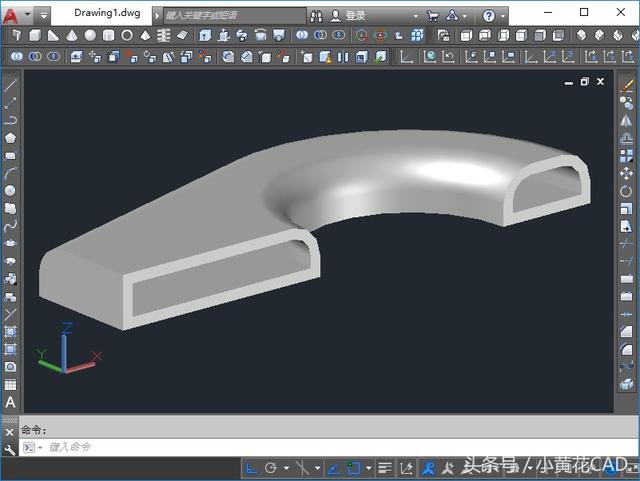

对主体进行完全抽壳操作,壳厚2

cad三维初级入门(新鲜出炉的CAD三维图文教程)(8)

8,

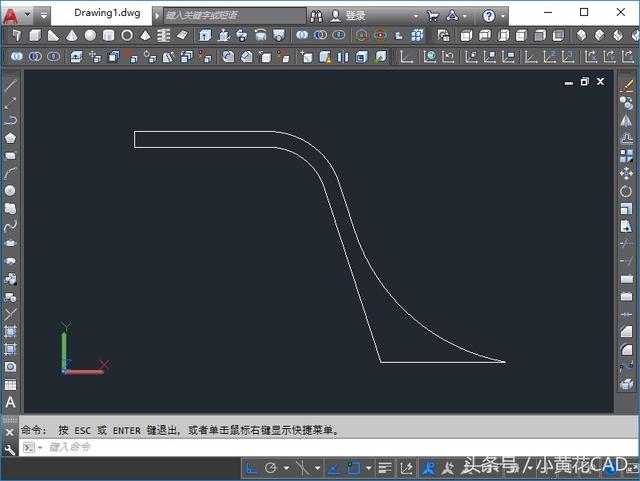

前视图,画出泥土色部件的外轮廓线

cad三维初级入门(新鲜出炉的CAD三维图文教程)(9)

9,

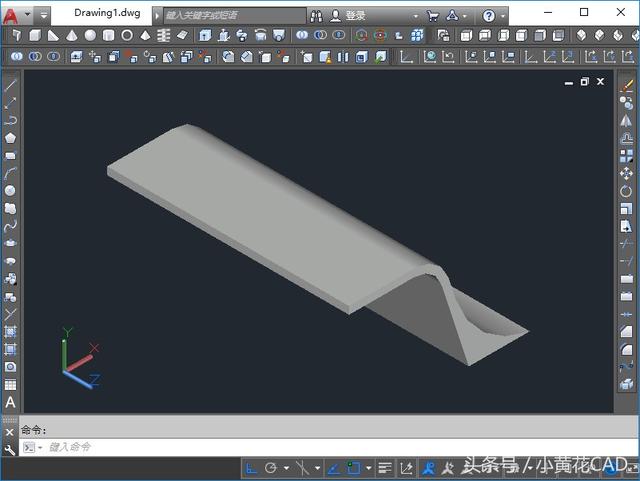

面域并拉伸出实体,长度任意,不要过短

cad三维初级入门(新鲜出炉的CAD三维图文教程)(10)

10,

复制主体的边线,作为尺寸参考线

cad三维初级入门(新鲜出炉的CAD三维图文教程)(11)

11,

左视图,绘制泥黄色部件左视轮廓线,下部直接就是前面复制的边线参考线

cad三维初级入门(新鲜出炉的CAD三维图文教程)(12)

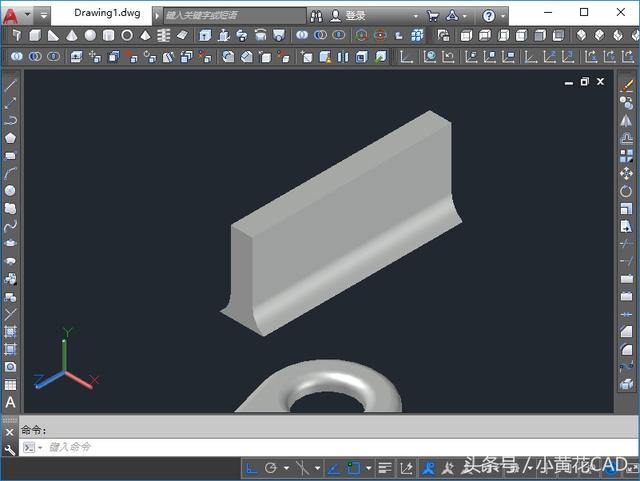

12,

面域并拉伸出实体,长度任意,不要过短

cad三维初级入门(新鲜出炉的CAD三维图文教程)(13)

13,

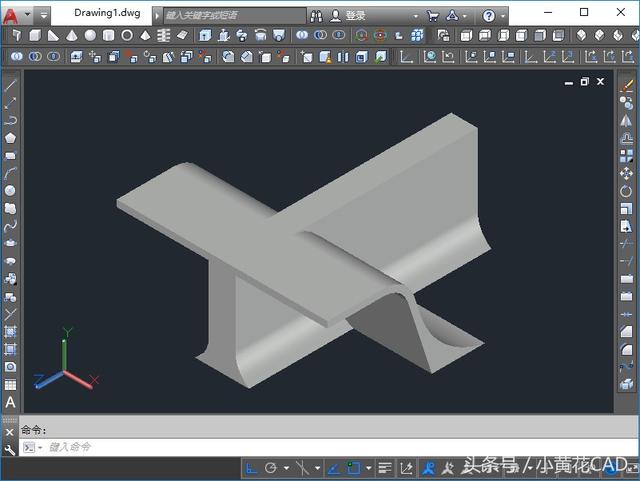

泥黄色两个部件定位

cad三维初级入门(新鲜出炉的CAD三维图文教程)(14)

14,

对两个部件进行交集运算,得到最终结果

cad三维初级入门(新鲜出炉的CAD三维图文教程)(15)

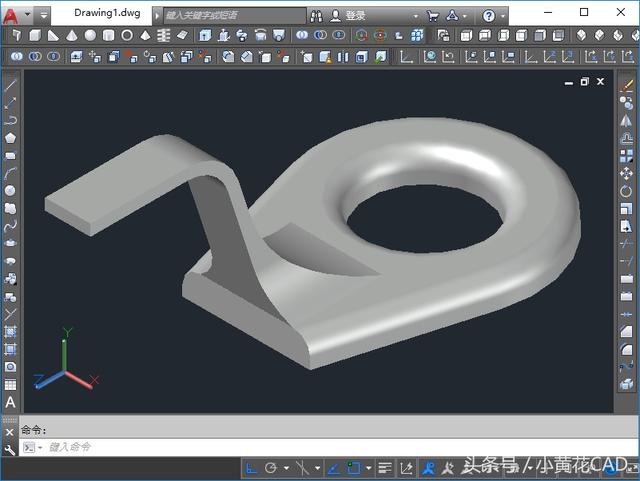

15,

泥黄色部件和主体进行定位

cad三维初级入门(新鲜出炉的CAD三维图文教程)(16)

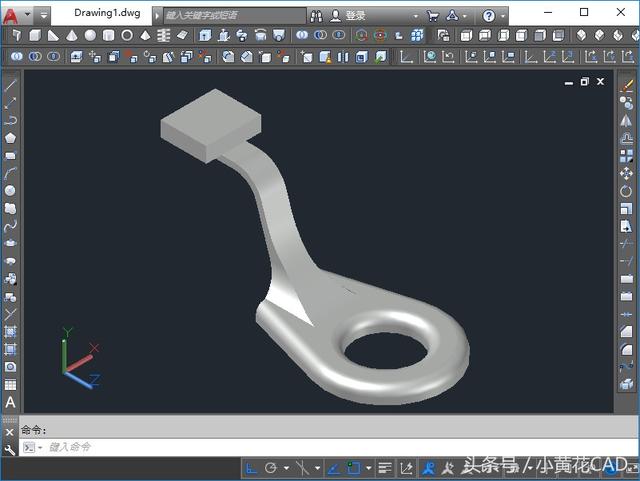

16,

绘制顶部长方体,完成绘制

cad三维初级入门(新鲜出炉的CAD三维图文教程)(17)

,
