壁挂炉维修培训(壁挂炉知识培训)

一、壁挂炉工作原理

为了适应家庭使用的要求:安装简单、操作方便、空间占用小等,壁挂炉除了有燃烧换热系统之外,收容了所有能集成的功能部件,如水泵、膨胀水箱、安全开关、水罐等部件。

壁挂炉维修培训(壁挂炉知识培训)(1)

1、燃烧系统:负责燃气安全稳定燃烧,释放燃气的化学能

空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关

2、换热系统:负责热交换,提高水温。包括气-水、水-水热交换

主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关

3、水路动力及安全系统:负责提供水流动力,维护系统管道安全

水泵、安全阀、膨胀水箱、水压差开关、旁通阀

4、电控系统:负责协调各系统的工作,设置工作参数及显示壁挂炉的工作状态控制板、显示板

5、其它部件水压表、补水阀

二、燃烧系统

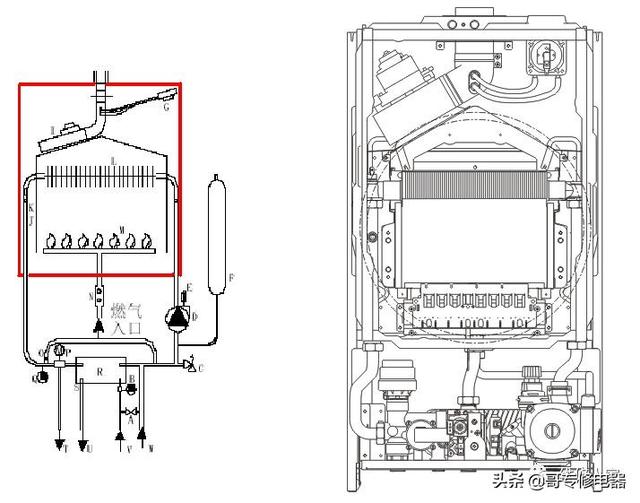

1、空气室

功能1:摆放燃烧室、换热器的密闭空间,

达到壁挂炉密闭式燃烧的目的

功能2:提供空气流通的通道

壁挂炉维修培训(壁挂炉知识培训)(2)

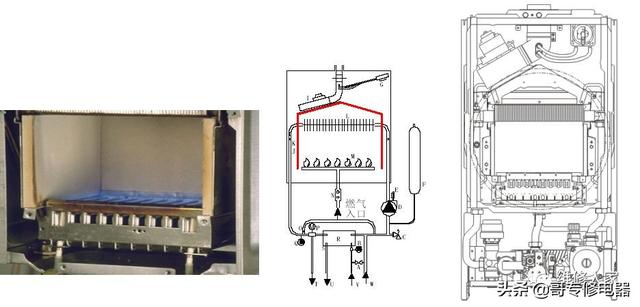

2、燃烧室

功能1:燃气燃烧的场所

壁挂炉维修培训(壁挂炉知识培训)(3)

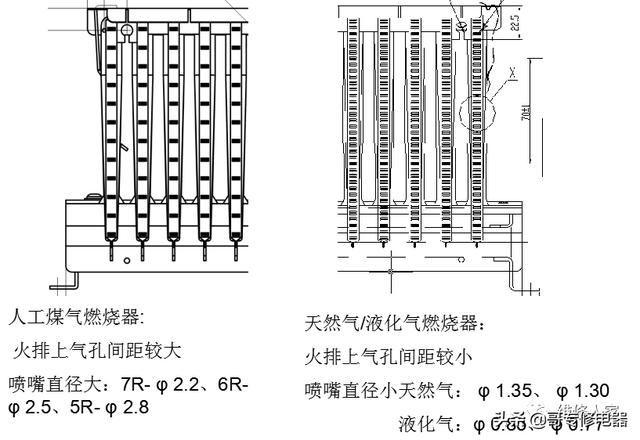

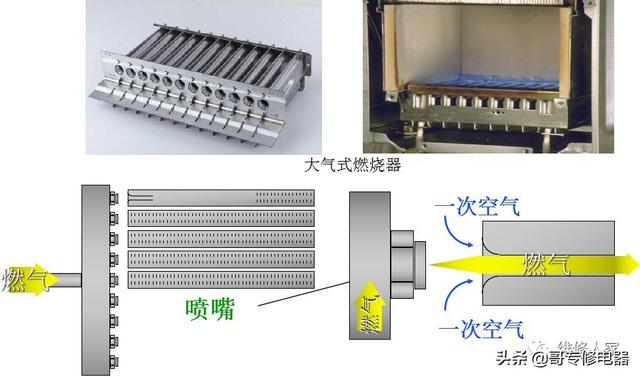

功能:引导燃气、空气进入燃烧室充分混合燃烧。

壁挂炉维修培训(壁挂炉知识培训)(4)

壁挂炉维修培训(壁挂炉知识培训)(5)

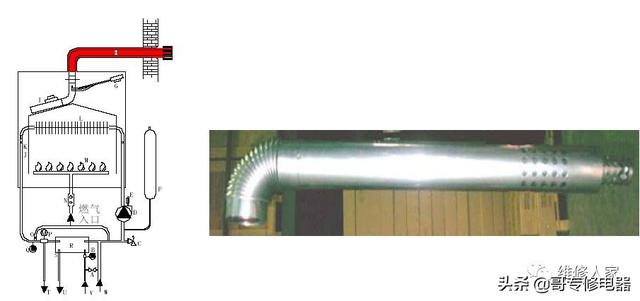

3、烟道

功能:燃烧烟气排放出壁挂炉,室外空气进入壁挂炉的通道。

小松鼠壁挂炉采用同轴烟道,内管是烟气排放,外管是空气进入通道。

同轴烟道有两个好处:压力平衡、空气预热

壁挂炉维修培训(壁挂炉知识培训)(6)

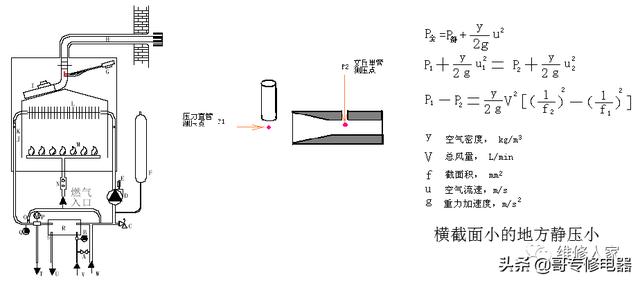

4、风压差测试管

功能:检测壁挂炉烟道内的风压差。

包括一根文丘里管和一根压力直管。

文丘里管和风压直管分别测得压力进行比较,可以知道烟道内的烟气流动情况。

壁挂炉维修培训(壁挂炉知识培训)(7)

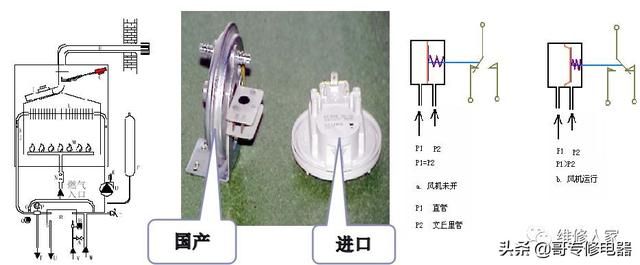

5、风压差开关

功能:向电控系统反馈烟道内的烟气流动状况。

风机没有运行时,烟道内没有空气流动,压力直管和文丘里管的压力相同,风压差开关断开。

风机运行后,烟道内的空气流动,文丘里管的压力小于压力直管的压力,风压差开关闭合。

壁挂炉维修培训(壁挂炉知识培训)(8)

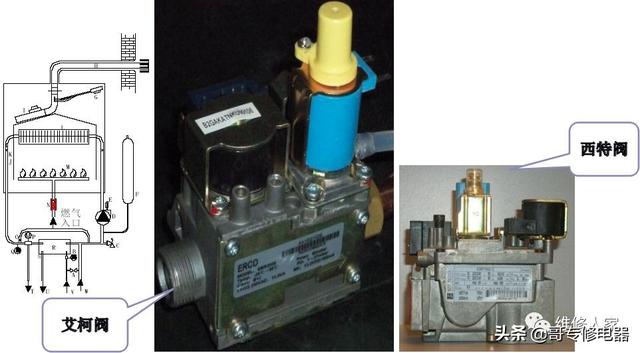

6、燃气阀

功能:开启/关闭燃气供应通道,调节燃气流量。(中信燃气阀是直流阀,其他的都是交流阀)

壁挂炉维修培训(壁挂炉知识培训)(9)

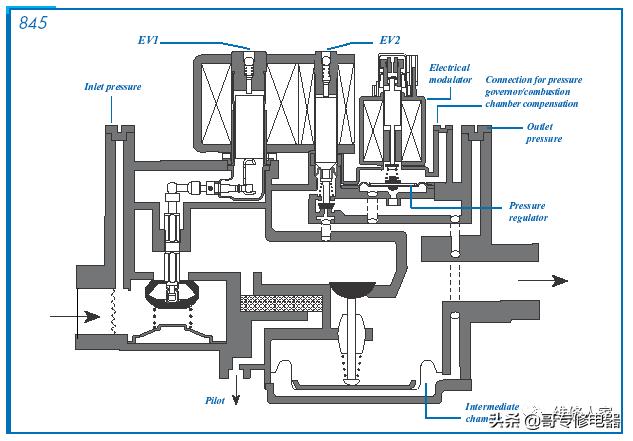

7 燃气阀工作原理1

壁挂炉维修培训(壁挂炉知识培训)(10)

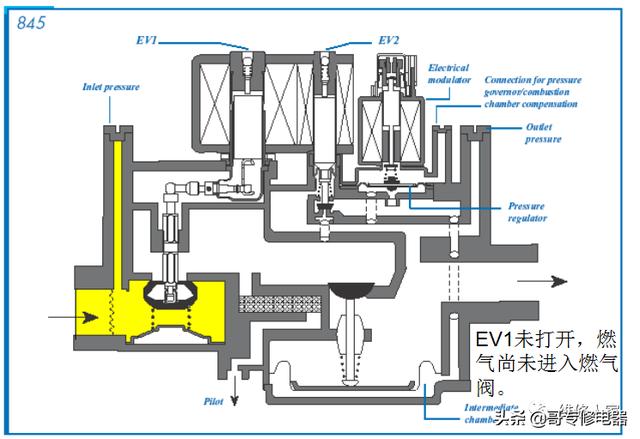

燃气阀工作原理_2

壁挂炉维修培训(壁挂炉知识培训)(11)

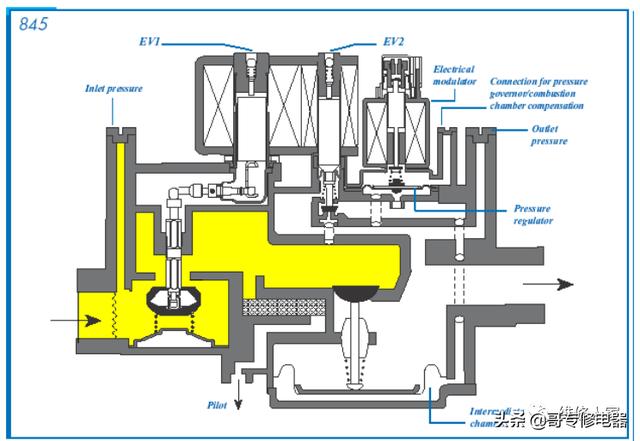

燃气阀工作原理_3

壁挂炉维修培训(壁挂炉知识培训)(12)

EV1打开,燃气进入燃气阀;

EV2未开,伺服系统没有气体,活塞没有打开,燃气不能通过燃气阀。

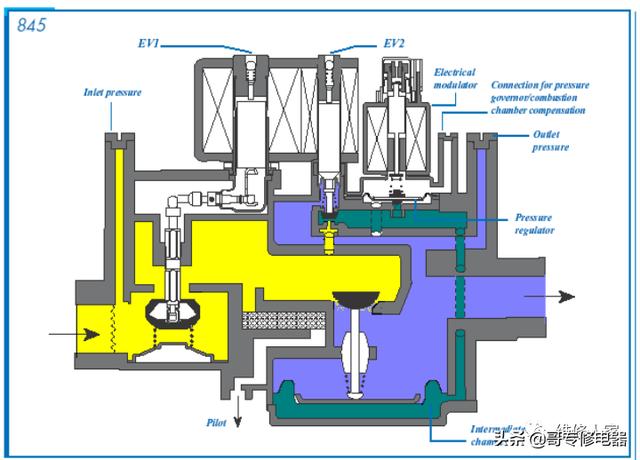

燃气阀工作原理_4

壁挂炉维修培训(壁挂炉知识培训)(13)

EV2打开,伺服系统有气体,打开活塞,气体通过燃气阀。

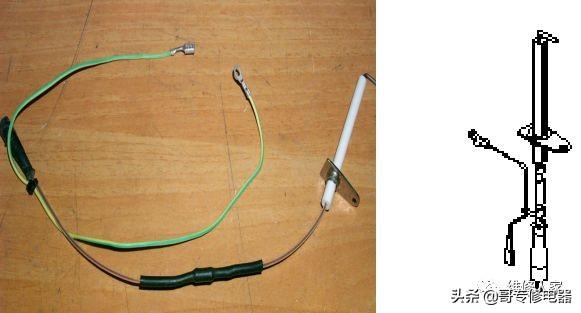

8、点火/火焰检测电极

功能:(1)发出电火花点燃燃气。(2)监测燃气燃烧状态。

在点火前,壁挂炉检测一次残火,如果通过电极感受到火焰信号,则报故障。

点火后,壁挂炉一直监控燃气燃烧状况,当感受不到火焰信号,则报故障。点火电极两端电阻大约是1.2K.

壁挂炉维修培训(壁挂炉知识培训)(14)

三、换热系统

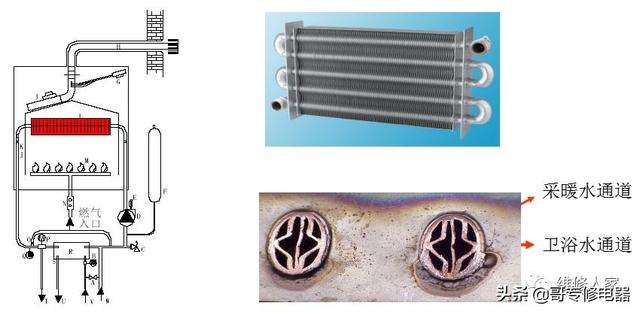

1、主换热器(一次换热器)

功能:把燃气燃烧产生的高温烟气的热量传递给水,水温度升高。

壁挂炉维修培训(壁挂炉知识培训)(15)

2、板式换热器(二次换热器)

功能:把主换热器出来的一次热水的热量传给卫浴水,使卫浴水温度升高。

板换机(SD、SL、SFD)有,套管机(SP、SFP)和单采暖机(SK、SLK)没有。

壁挂炉维修培训(壁挂炉知识培训)(16)

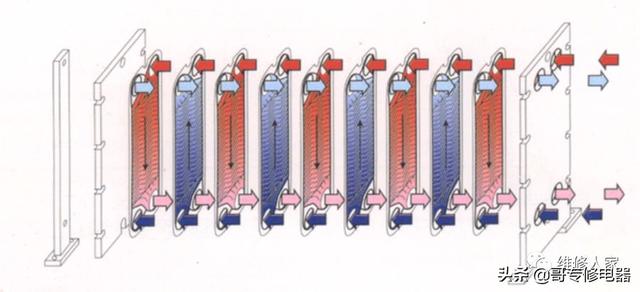

(1)一面冷水,一面热水

(2)波纹面增加换热面积,易于在低速状态形成湍流,提高换热效率

壁挂炉维修培训(壁挂炉知识培训)(17)

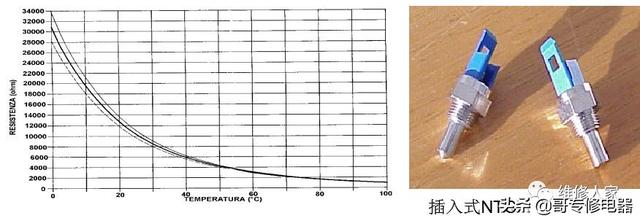

2、采暖NTC和卫浴NTC

功能:检测热水的温度。

NTC是负温度系数热敏电阻的简称,其性质:温度高,电阻低;温度低,电阻高;25℃时,NTC阻值是10K。

壁挂炉维修培训(壁挂炉知识培训)(18)

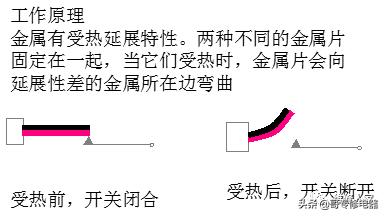

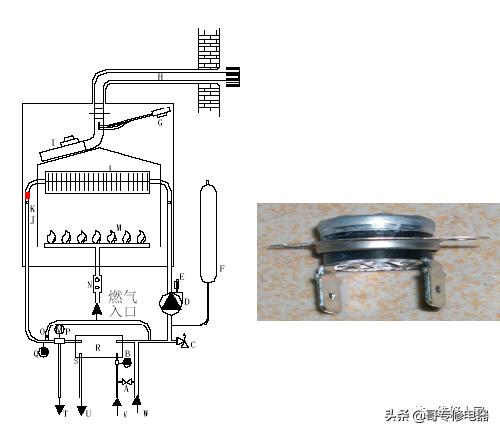

3、极限温度开关

功能:监测水的温度。正常情况下,极限温度开关闭合。当水温超过允许值时,极限温度断开,电控系统由此知道一次热水超温。

极限温度开关放置在主换热器出水口。板换机设置的温度是102度,套管机设置的温度是95度。

壁挂炉维修培训(壁挂炉知识培训)(19)

壁挂炉维修培训(壁挂炉知识培训)(20)

四、水路动力及安全系统

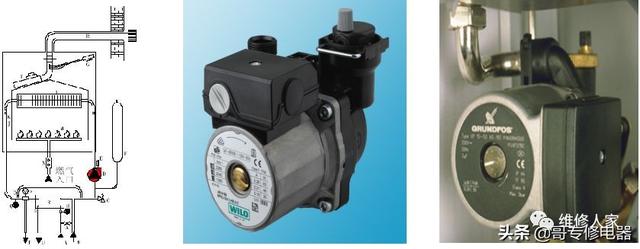

1、 循环泵

功能:提供水在管道水流的动力。

工作电压220V,有三个手动调速档,无自动调速功能。

18/24kW的机型配5米扬程循环泵,28/32kW配6米扬程泵。

壁挂炉维修培训(壁挂炉知识培训)(21)

循环泵参数

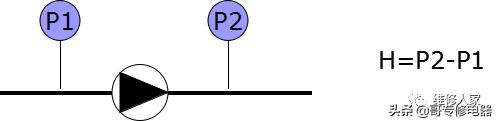

1 扬程:单位重量液体经过泵后所获得的机械能,体现为管道中流体静压力的增加。 单位为KPa、mbar、mH2O等。

壁挂炉维修培训(壁挂炉知识培训)(22)

2 流量:单位时间内从泵中排出的流体体积或质量,单位m /h、L/s、kg/h等

3 轴功率:由原动机或传动装置传到泵轴上的功率,单位kW。

4 效率:泵的输出功率与输入功率之比。

6 水泵的特性曲线

3 系统特性关系式

壁挂炉维修培训(壁挂炉知识培训)(23)

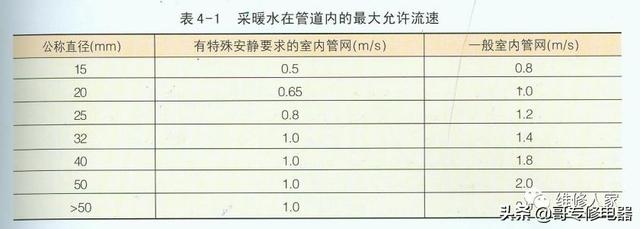

4管道流速限制

在采暖系统,水流噪音与水流速度成正向激励关系,即水流速度越大,水流噪音越大。因此,在采暖系统的设计中,通常会限制水流速度以抑制水流噪音。

壁挂炉维修培训(壁挂炉知识培训)(24)

5沿程损失(单位Pa/m)

(1)表示流体在管材中每走一米的压力损失量

(2)管径越大,沿程损失越小

2、安全阀

功能:当管道内的水压超过允许压力时,安全阀自动打开放水泻压。

采暖水管道安全阀开启压力3bar,自来水管道安全阀开启压力7bar。

壁挂炉维修培训(壁挂炉知识培训)(25)

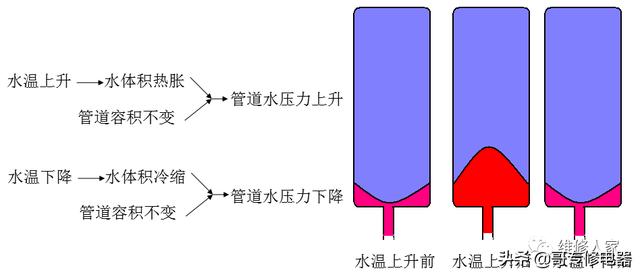

3、膨胀水箱

功能:中和缓冲管道中的水压变化,维持水压稳定。

膨胀水箱预冲0.1MPa的氮气。

壁挂炉维修培训(壁挂炉知识培训)(26)

壁挂炉维修培训(壁挂炉知识培训)(27)

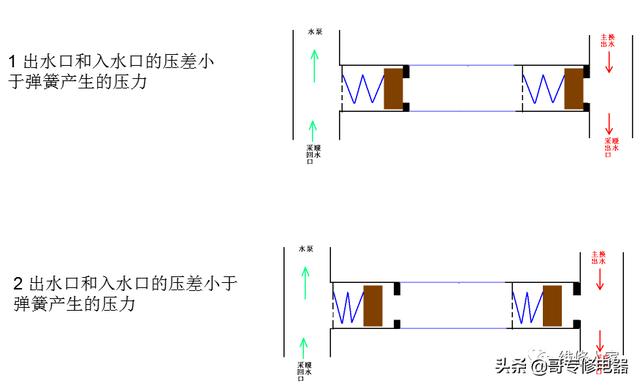

4、旁通阀

功能:当管道压力太大,热水无法顺利通过外面的采暖管道返回采暖回水口时,旁通阀打开,形成一个小回路,使换热器内的水能够继续循环,避免水滞留在主患热器内持续受热引起故障。

G20水路的三通阀有旁通功能,因此G20机型没有单独的旁通管。

壁挂炉维修培训(壁挂炉知识培训)(28)

壁挂炉维修培训(壁挂炉知识培训)(29)

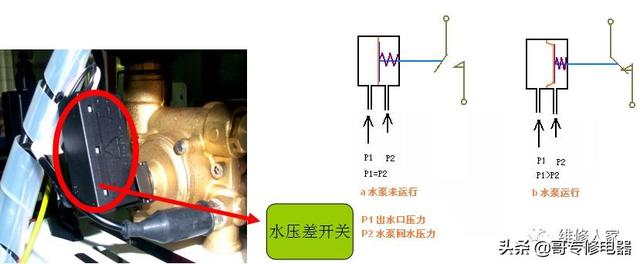

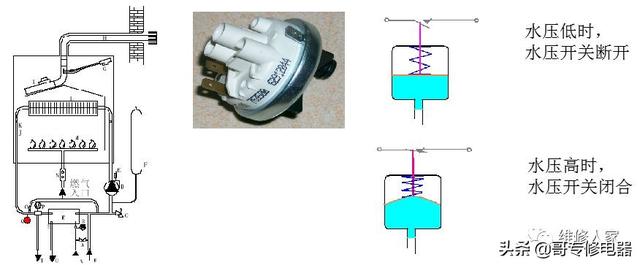

5、水压差/水压开关

功能:监测管道内的水压。正常情况下水压差开关闭合,异常时,水压差开关断开,电控系统由此知道壁挂炉状态异常。

G20水路使用水压开关,正常情况下一直闭合,水压低时断开。

FUGAS水路使用水压差开关,水泵运行时闭合,水泵停止时断开。当水泵运行时断开,或水泵停止时闭合,表明状况异常。

壁挂炉维修培训(壁挂炉知识培训)(30)

壁挂炉维修培训(壁挂炉知识培训)(31)

五、其它部件

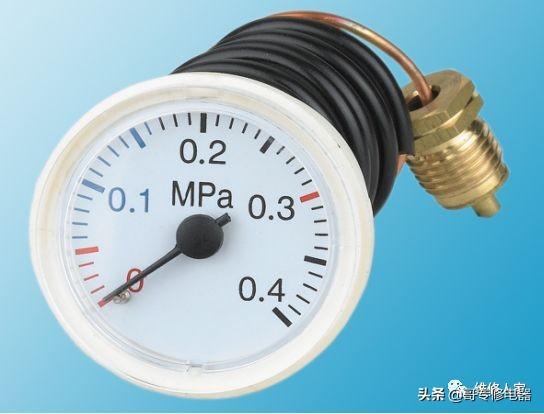

1、水压表

功能:显示系统管道内的水压力。

使用时,当水压表指针在红色区时,需要给系统补水。一般补到0.15MPa为宜。

壁挂炉维修培训(壁挂炉知识培训)(32)

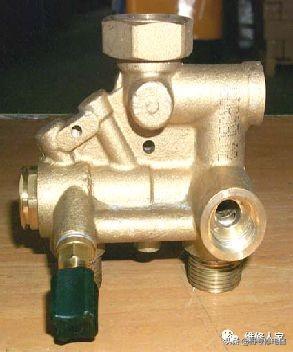

2、 补水阀

功能:给系统补水。

G20水路的补水阀在出水组件;FUGAS水路的补水阀在进水组件。

壁挂炉维修培训(壁挂炉知识培训)(33)

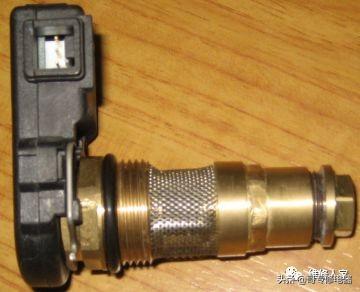

3、 水流开关/水流传感器

功能:监测卫浴水的流动。

当用户打开水龙头,卫浴水流动,水流开关/水流传感器发送信号给电控系统,电控系统转入卫浴模式。

G20水路使用水流传感器,FUGAS水路使用水流开关。两者都是基于霍尔元件的电磁效应工作。

壁挂炉维修培训(壁挂炉知识培训)(34)

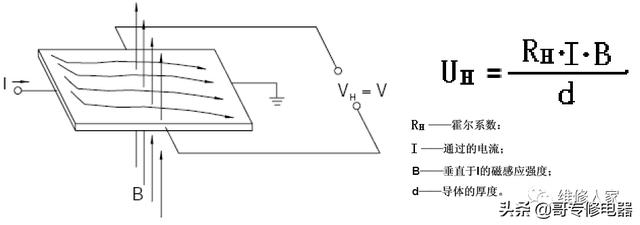

4、霍尔效应

当电流通过金属箔片时,若在垂直于电流的方向施加磁场,则金属箔片两端产生一个横向电位差。

壁挂炉维修培训(壁挂炉知识培训)(35)

5、 水流开关/水流传感器

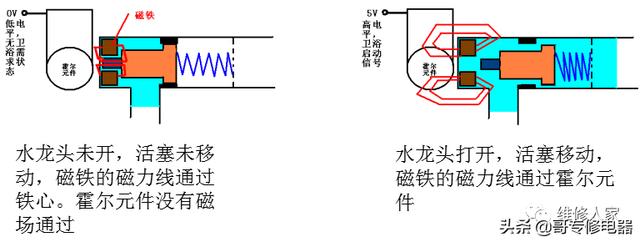

水流开关工作原理

壁挂炉维修培训(壁挂炉知识培训)(36)

流量传感器

壁挂炉维修培训(壁挂炉知识培训)(37)

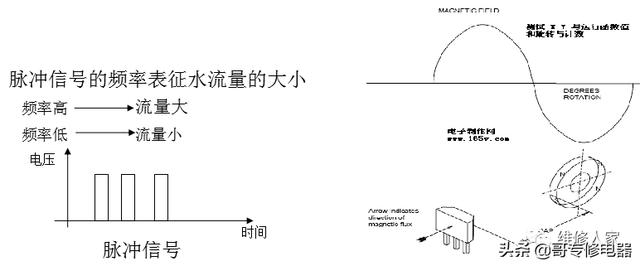

水流传感器的工作原理

水路涡轮转动,带动固定在涡轮上的磁铁旋转,磁铁旋转使磁场发生变化。霍尔元件感应到磁场的变化,输出正弦波信号,经过处理得到脉冲信号。

壁挂炉维修培训(壁挂炉知识培训)(38)

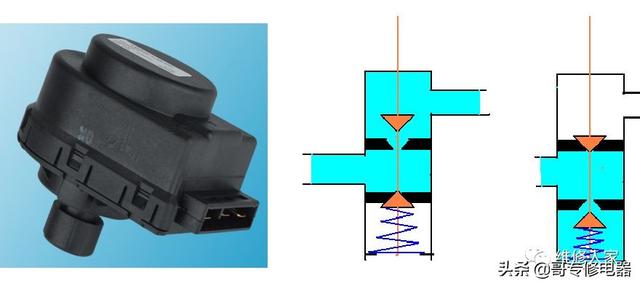

6、三通阀

功能:切换水的流向。

三通阀是使用单管型主换热器的机型(SD、SL、SFD)实现采暖和卫浴双功能的功能部件。

完整的三通阀包括阀体和电机。阀体是水路转换的执行部件,电机提供阀体实现水路切换的动力。

壁挂炉维修培训(壁挂炉知识培训)(39)

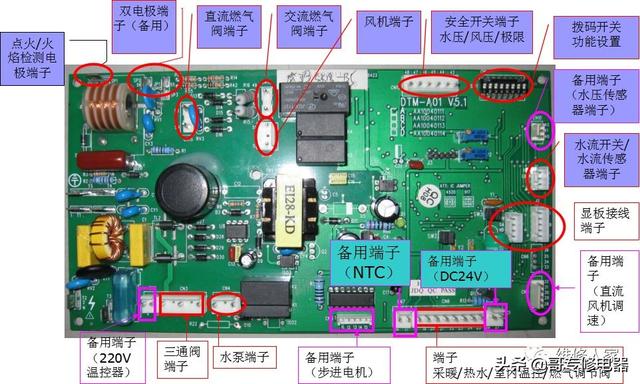

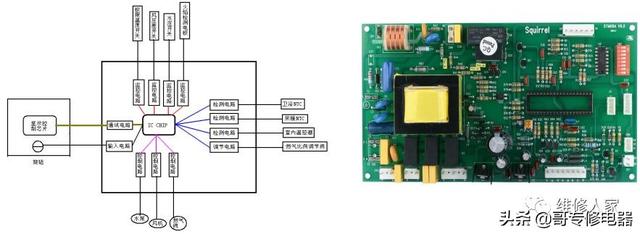

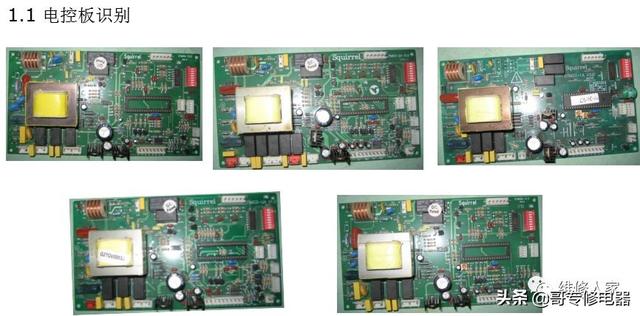

六、控制板

功能:控制、协调壁挂炉各子系统的运行,检查壁挂炉地运行状态,监控壁挂炉的 安全状态。

主要的型号:

DTM08A 用于B1系列面板机,DTM10A 用于C系列面板机,DTM13A用于除B1、B7之外所有B系列面板机,DTM03-1A可以用于B、C系列面板机,DTM03-2A用于落地炉。

壁挂炉维修培训(壁挂炉知识培训)(40)

壁挂炉维修培训(壁挂炉知识培训)(41)

壁挂炉维修培训(壁挂炉知识培训)(42)

壁挂炉维修培训(壁挂炉知识培训)(43)

壁挂炉维修培训(壁挂炉知识培训)(44)

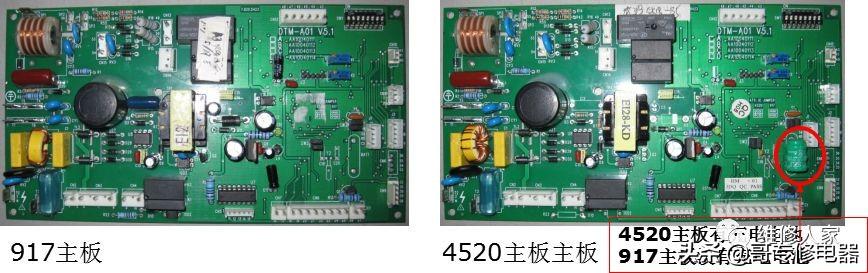

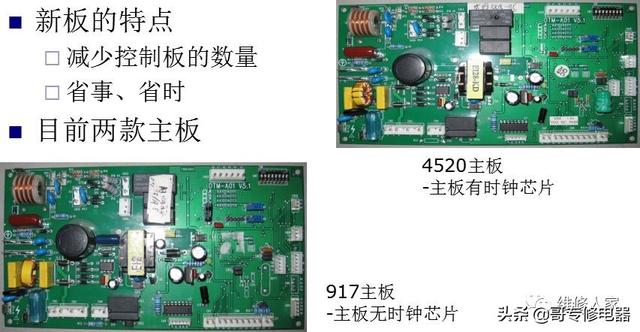

917主板和4520主板的辨识

917主板和4520主板的控制功能相似,功能接线端子数量一样,布局一样

917主板用于没有定时功能的机型,如C系列

4520主板用于有定时功能的机型,如B2/B3/B4/B5/B6等

壁挂炉维修培训(壁挂炉知识培训)(45)

新主板注意事项

新主板必须配新显示板,旧显示板一般不能与新主板一起工作

新主板上的备用端子只在有特殊要求的机型上使用,具体用法需要参考使用说明书

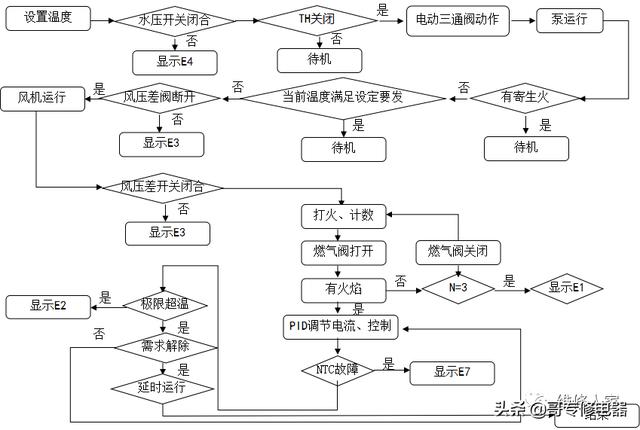

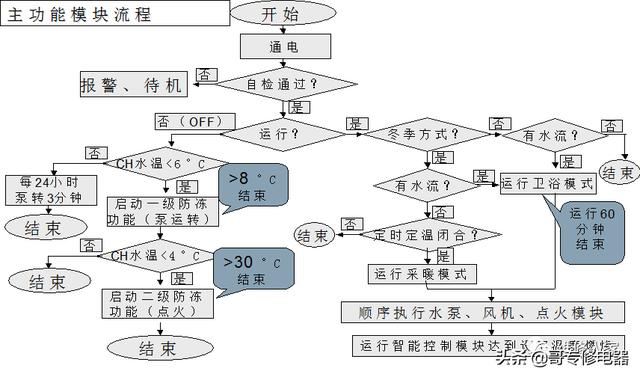

工作流程

壁挂炉维修培训(壁挂炉知识培训)(46)

壁挂炉维修培训(壁挂炉知识培训)(47)

壁挂炉维修培训(壁挂炉知识培训)(48)

,
