​电力变压器的规格型号有哪些(电力变压器的型号及技术参数)

2023-10-31 06:14 来源:贴说网 点击:

电力变压器的规格型号有哪些(电力变压器的型号及技术参数)

1.型号

电力变压器的规格型号有哪些(电力变压器的型号及技术参数)(1)

变压器的技术参数一般都标在铭牌上。按照国家标准,铭牌上除标出变压器名称、型号、产品代号、标准代号、制造厂名、出厂序号、制造年月以外,还需标出变压器的技术参数数据。

型号表示一台变压器的结构、额定容量、电压等级、冷却方式等内容,表示方法为

例如:SFZ一10000/110表示三相自然循环风冷有载调压,额定容量为l0000kVA,高压绕组额定电压110KV电力变压器。

S9—160/10表示三相油浸自冷式,双绕组无励磁调压,额定容量l60kVA,高压侧绕组额定电压为10KV电力变压器。

SC8—315/10表示三相干式浇注绝缘,双绕组无励磁调压,额定容量315kVA,高压侧绕组额定电压为10KV电力变压器。

S11一M(R)一100/10表示三相油浸自冷式,双绕组无励磁调压,卷绕式铁芯(圆截面),密封式,额定容量100kVA,高压侧绕组额定电压为10KV电力变压器。

SH11一M一50/10表示三相油浸自冷式,双绕组无励磁调压,非晶态合金铁芯,密封式,额定容量50kVA,高压侧绕组额定电压

为10kVA的电力变压器。

2.相数

变压器分单相和三相两种,一般均制成三相变压器以直接满足输配电的要求。小型变压器有制成单相的,特大型变压器做成单相后,组成三相变压器组,以满足运输的要求。

3.额定频率

变压器的额定频率即是所设计的运行频率,我国为50Hz。

4.额定电压

额定电压是指变压器线电压(有效值),它应与所连接的输变电线路电压相符合。我国输变电线路的电压等级(即线路终端电压)为0.38、 (3、6)、10、35、 (63)、110、220、330、500(kV)。故连接于线路终端的变压器(称为降压变压器)其一次侧额定电压与上列数值相同。

考虑线路的电压降,线路始端(电源端)电压将高于等级电压,35kV以下的要高5%,35kV及以上的高10%,即线路始端电压为0.4、 (3.15、6.3)、10.5、38.5、 (69)、121、242、363、550(kV)。故连接于线路始端的变压器(即升压变压器),其二次侧额定电压与上列数值相同。

变压器产品系列是以高压的电压等级区分的,为10kV及以下,20kV、35kV、(66kV)、110kV系列和220kV系列等。

5.额定电流

变压器的额定电流为通过绕组线端的电流,即为线电流(有效值)。它的大小等于绕组的额定容量除以该绕组的额定电压及相应的相系数(单相为1,三相为√3)。

单相变压器额定电流为:

IN = SN/UN

式中:IN — 分别为一、二次额定电流;

SN—变压器额定容量;

UN分别为一、二次额定电压。

三相变压器额定电流为:

IN = SN/(UN√3UN)

三相变压器绕组为Y联结时,线电流为绕组电流;D联接时,线电流 = √3绕组电流。

6.额定容量

在变压器铭牌所规定的额定状态下,变压器二次侧的输出能力(KVA)。对于三相变压器,额定容量是三相容量之和。

变压器额定容量与绕组额定容量有所区别:双绕组变压器的额为绕组的额定容量;多绕组变压器应对每个绕组的额定容量加以规定,其额定容量为最大的绕组额定容量;当变压器容量由冷却方式而变更时,则额定容量是指最大的容量。

变压器额定容量的大小与电压等级也是密切相关的。电压低、容量大时电流大,损耗增大;电压高、容量小时绝缘比例过大,变压器尺寸相对增大。因此,电压低的容量必小,电压高的容量必大。

7. 电压、电流及容量的关系

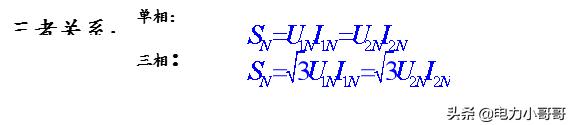

三者关系:

电力变压器的规格型号有哪些(电力变压器的型号及技术参数)(2)

8.绕组联接组标号

变压器器同侧绕组是按一定形式联接的。

三相变压器或组成三相变压器组的单相变压器,则可以联接成星形、三角形等。星形联接是各相线圈的一端接成一个公共点(中性点),其余端子接到相应的线端上;三角形联接是三个相线圈互相串联形成闭合回路,由串联处接至相应的线端。

星形、三角形、曲折形的联结,对于高压绕组分别用符号 Y、D、Z表示;对于中压和低压绕组分别用符号y、d、z表示。有中性点引出时则分别用符号YN、ZN和yn、zn表示。

变压器按高压、中压和低压绕组联接的顺序组合起来就是绕组的联接组,例如:变压器按高压为D、低压为yn联接,则绕组联接组为Dyn(D ynll);

9.空载电流

当变压器二次绕组开路,一次绕组施加额定频率的额定电压时,一次绕组中所流过的电流称空载电流I0,变压器空载合闸时有较大的冲击电流

四、变压器并列运行

电力变压器的规格型号有哪些(电力变压器的型号及技术参数)(3)

1.并列运行的目的

(1)提高供电可靠性 并列运行时,如果其中一台变压器发故障从电网中切除时,其余变压器仍能继续供电。

(2)提高变压器运行经济性 可根据负载的大小调整投入并列运行的台数,以提高运行效率。

(3)可以减少总备用容量,并可随着用电量的增加分批增加新的变压器。

2.理想并列运行的条件

1)变压器的联结组标号相同。

2)变压器的电压比相等(允许有±5%的差值)。

3)变压器的阻抗电压uz%相等(允许有±l0%的差值)。

五、变压器运行巡视检查

1.变压器巡视检查

变压器运行巡视检查内容和周期如下:

1)检查储油柜和充油绝缘套管内油面的高度和封闭处有无渗漏油现象,以及油标管内的油色。

2)检查变压器上层油温。正常时一般应在85℃以下,对强油循环水冷却的变压器为75℃。

3)检查变压器的响声。正常时为均匀的嗡嗡声。

4)检查绝缘套管是否清洁、有无破损裂纹和放电烧伤痕迹。

5)清扫绝缘套管及有关附属设备。

6)检查母线及接线端子等连接点的接触是否良好。

7)容量在630kVA及以上的变压器,且无人值班的,每周应巡视检查一次。容量在630kVA以下的变压器,可适当延长巡视周期,但变压器在每次合闸前及拉闸后应检查一次。

8)有人值班的变配电所,每班都应检查变压器的运行状态。

9)对于强油循环水冷或风冷变压器,不论有无人员值班,都应每小时巡视一次。

10)负载急剧变化或变压器发生短路故障后,都应增加特殊巡视。

2.变压器异常运行和常见故障分析

1)变压器声音异常的原因

1)当启动大容量动力设备时,负载电流变大,使变压器声音加大。

2)当变压器过负载时,发出很高且沉重的嗡嗡声。

3)当系统短路或接地时,通过很大的短路电流,变压器会产生很大的噪音。

4)若变压器带有可控硅整流器或电弧炉等设备时,由于有高次谐波产生,变压器声音也会变大。

(2)绝缘套管闪络和爆炸原因

1)套管密封不严进水而使绝缘受潮损坏。

2)套管的电容芯子制造不良,使内部游离放电。

3)套管积垢严重或套管上有大的裂纹和碎片

六 其他变压器

干式变压器是指铁芯和绕组不浸渍在绝缘液体中的变压器。在结构上可分为以固体绝缘包封绕组和不包封绕组。

,
