空气开关原理

空气开关原理图。本书可作为高等院校电气工程及其自动化专业的教材，也可作为相关专业技术人员的参考书。全书共分10章，主要内容包括：空气开关关及控制系统基础知识、断路器、接触器、电动机、继电保护、自动装置、电气设备、安全防护等。本书适合于高等院校电气工程及其自动化专专业学生使用，也可作为相关专业技术人员的参考用书。

空气开关的作用 空气开关的工作原理

空气开关又叫做空气断路器，只要电路中的电流超过而定电流，空气开关就会自动断开开关。 空气开关的作用 是保护电路不因电流过大而烧毁。因为，采用空气作为灭弧的介质，所以称之为空气开关。空气开关不同于一般的开关，它具有自动切断电路的功能，能够有效的避免安全事故的发生。能够自己切断电路的空气开关是不是很神奇呢？今天我们就一起来揭穿谜底，看看 空气开关的作用 及工作原理吧！

空气开关简介

空气开关又被称作空气断路器，它能够在电路内部发生过负荷、电压降低或者消失、短路的情况下自动切断电路，进行可靠的保护。空气开关目前被广泛的运用于500v一下的交、装置中，在电路中起接通、承载和分断额定工作电流和短路等故障电流。

空气开关的工作原理

空气开关工作的基本原理是短路电流远大于正常负载电流，短路电流导致脱扣器脱扣，动触头在弹簧作用下与静触头分开，使得电路断开。至于短路电。流是怎么样使脱扣器脱扣的，一般有以下三种方式。

1.热动原理

所谓的热动原理，就是当线路发生一般性过载时，过载电流能使热元件产生热量，热量会使双金属片变形导致脱扣器脱扣从而断开电路。

2.电磁原理

所谓的电磁原理，是线圈中经过负载电流时候电磁铁吸力小，经过短路电流时候吸力足以使衔铁动作，带动脱扣器脱扣。

3.复式脱扣原理

就是一般采用双金属片，当电路过负荷达到一定时间的时候，热量会使双金属片变形导致脱扣器脱扣从而断开电路。

空气开关的组成

空气开关主要由以下部件组成：欠电压脱扣器、分离脱扣器、报警触头、辅助触头、转动操作手柄、电动操作机构、加长手柄、手柄闭锁装置。

空气开关的选购

在选购空气开关的时候一定要仔细谨慎，因为这关系到安全问题。购买空气开关首先要看品牌，好的品牌质量有一定的保障；然后就是看空气开关的额定功率等的大小，不符合生产规格的坚决不能买；空气开关的购买还不能够贪便宜，便宜一般没好货。

空气开关的作用

空气开关的主要作用是：在正常的情况下，过电流的脱扣器是处于释放状态的；当发生严重过载或者短路故障时，与主电路串联的线圈就会产生电磁力把西安铁吸引而顶开锁钩，是主触点断开。空气开关避免了安全事故的发生，有效的保障了人民的人身安全。

编辑总结：以上就是空气开关的作用，空气开关的工作原理的相关介绍，　通过以上的介绍，相信大家对空气开关的作用及工作原理都有了一个大致的了解，购买空气开关的时候，要根据自己的实际情况购买。如需了解更多的相关资讯，请继续关注我们网站。

空气开关工作原理

空气开关原理只要有短路现象，开关形成回路就会跳闸。

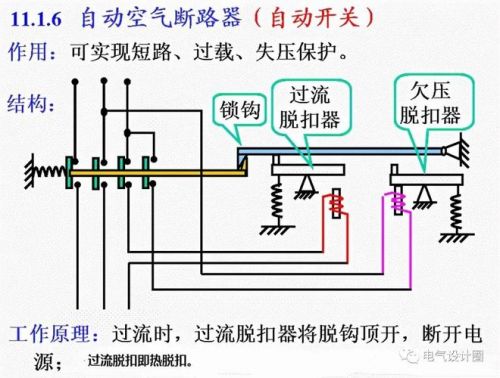

当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。

它是利用双金属片热胀弯曲推动杠杆的原理，让断路器快速脱扣起到负载保护的作用，当线路发生故障时，电流感应线圈的磁场就很变大，并推动杠杆，让断路器能够马上脱扣，从而保护线路和电器的安全，避免发生安全隐患。

您好，空开是断路器，其原理是通过电磁力使断路器开关触头分离，以切断电路，达到保护电路和电器设备的效果。

当电路中出现过流、短路、地故障等异常情况时，空开会自动跳闸，切断电路，以保护电器设备和避免火灾等安全事故。
