网线水晶头接法b类接法图解(网线水晶头线序的接法解析)

网线水晶头的接法之前我们有介绍过,虽然步骤简单,但是其中有一个步骤的细节还需要展开→关于水晶头线序的问题,仍然可能会困扰正在制作的你我们总结了在此期间你可能会产生的疑问,各位可以根据自己的需求,找到想要的答案,下面我们就来聊聊关于网线水晶头接法b类接法图解?接下来我们就一起去了解一下吧!

网线水晶头接法b类接法图解(网线水晶头线序的接法解析)

网线水晶头接法b类接法图解

网线水晶头的接法之前我们有介绍过,虽然步骤简单,但是其中有一个步骤的细节还需要展开→关于水晶头线序的问题,仍然可能会困扰正在制作的你。我们总结了在此期间你可能会产生的疑问,各位可以根据自己的需求,找到想要的答案。

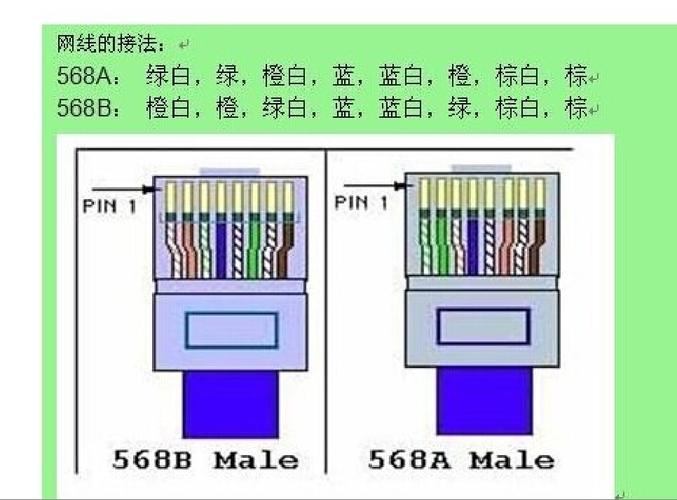

一、水晶头的接线标准

网线水晶头在国际上有两种统一的标准接法:TIA/EIA 568A 和TIA/EIA568B。

(1)568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕

(2)568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕

→ 我们用网线钳剥掉网线的外皮,就能看到8根颜色的金属线。

二、两种水晶头排线顺序

(1)直通线:网线的两端均为T568B标准

(2)交叉线:网线的一端为T568A标准,另一端为T568B标准。

三、超五类水晶头和六类水晶头有什么区别?

区别肯定是会有的,主要有以下几点:

(1)内部结构

六类水晶头里面8根触点(金属片)是上下错开分成两排,超五类水晶头8根触点则是一字排开。

(2)材质粗细

超五类网线铜芯较细,在0.45-0.51mm左右;六类网线的铜芯较粗,在0.52-0.58mm左右。

四、六类网线能接超五类水晶头吗?

如果超五类水晶头的质量过关,是可以与六类网线接一起,但是效果不会很好,而且可能会不通用。

可以连接的原因:超五类水晶头和六类水晶头的外形是一样的,可以通用RJ45插座/模块。

效果欠佳的原因:

(1)超五类水晶头的标准孔径是1.02MM,六类的是1.08MM。

(2)上面我们也说过,八个针孔的排列、线芯粗心的不同,都会造成连接失败,接触不良。

→ 如果是超五类网线的话,是可以用六类水晶头的,六类系统可以兼容超五类及向下系统。
