闸阀和截止阀的区别是什么各个用途

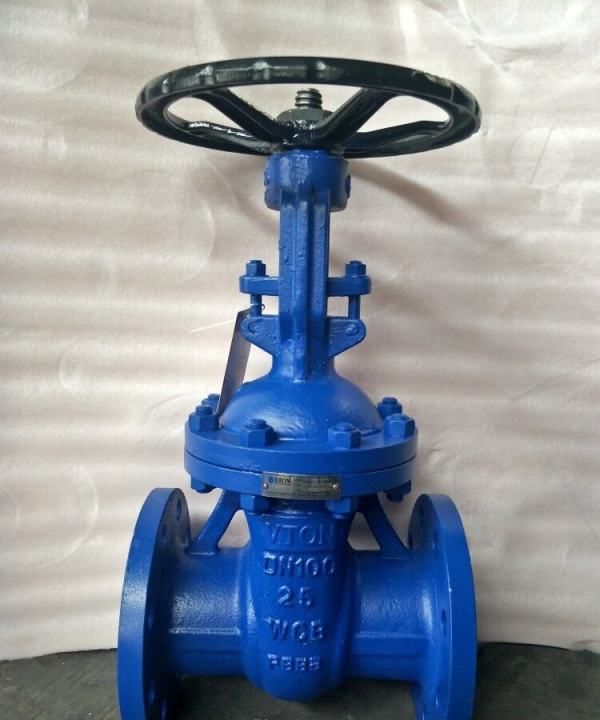

闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。

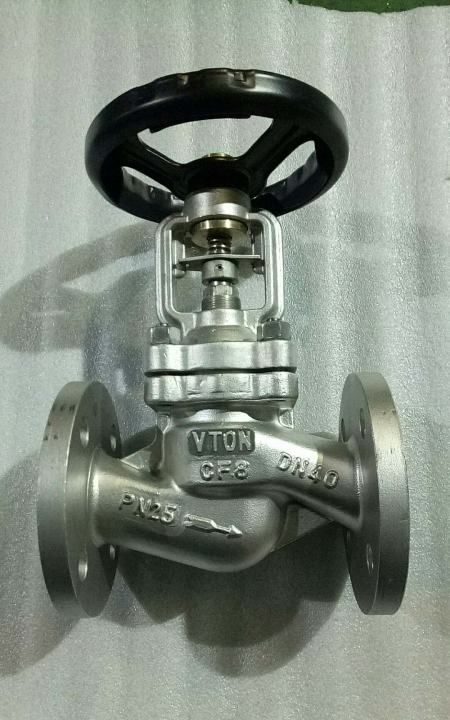

截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动的阀门。

闸阀和截止阀的区别是什么？本文来详细分析下，主要从结构，原理，安装方式，密封面的分析，如果觉得回答对您有帮助的话，麻烦您高抬贵手，给威盾VTON阀门点个赞。

进口闸阀和进口截止阀都是进口阀门的常用产品，尤其他们的口径，压力，温度，材质范围广泛，口径可以DN10-1000,温度可以从-196到600℃，材质有铸铁，铸钢，不锈钢，双相钢，低温钢，合金钢等等，使用范围非常广泛，比如威盾VTON的不同型号的进口闸阀和进口截止阀几乎可以用于包括水，蒸汽，气体，油品等的所有介质；但是进口闸阀和进口截止阀在结构特征，使用选型上还是有一定区别，来分析下二者的区别和用途。

一、结构上的区别

闸阀长度比截止阀短，高度比截止阀高，明杆闸阀安装需注意高度。这在安装空间有限的情况下选型要注意的。安装空间有限的场合适合选进口截止阀；闸阀可依靠介质压力紧紧与密封面紧闭，从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨，因此密封面容易磨损，闸阀处于接近关闭时，管道前后压差很大，使密封面磨损更加严重。

二、原理上的区别

截止阀和闸阀在原理上的区别为，截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转，阀杆做上升运动。因此进口闸阀的手动开启和关闭时间要比进口截止阀长，比如威盾VTON的DN300的闸阀，手动开启需要转动几百圈，用时几分钟；流量各不相同，闸阀要求全开或者全关，而截止阀则不需要。截止阀有规定进口和出口方向；闸阀没有进出口方向要求。

解释：闸阀的通流体部分也是和直管是一样的，但在管内容设了个闸板，如果把这个闸板设法提起来这个门就全开了，而截止阀流体是在阀内转了180度的弯，通常流体是从阀的一侧进和入阀

后转了个90度的角向上流，流到阀体的上部后又转了个90度流出去，就在流体在阀内向上流的出口处加了个盖，这个盖盖上门就关了，把这个盖打开阀就开了。

从流向上：

截止阀是低进高出，从外观看有明显的管道不在一相水平线上。闸阀流道在一个水平线上。闸阀的行程比截止阀的要大。

解释：从流阻的角度看在全开时闸阀流阻小，载止阀流阻大。普通闸阀的流动阻力系数约为0.08~0.12，开启关闭力小，介质可以两个方向流动。普通截止阀流动阻力是闸阀的3-5倍。启闭时需强制关闭才能达到密封，截止阀的阀芯是在完全关闭时才接触密封面，因而密封面的磨损很小，由于流动主力大需加执行器的截止阀应当注意转矩控制机构调整。

三、安装方式的区别

1·闸阀的流向，从两方进入效果都一样。

2·截止阀在安装时有两种方式，一种是介质可以从阀芯的下方进入，优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以在阀前管道承压的情况下，进行更换盘根的工作；缺点是阀门的驱动转矩较大，是上方流进的1倍左右，阀杆受的轴向力大，阀杆容易弯曲。所以此方式一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方式。（电动截止阀一般是采用介质从上方进入的方式。）介质从上方进入方式的缺点正好与下方进入方式相反。

三、密封面上的区别

截止阀的密封面是阀芯的一个小梯形侧面（具体看阀芯的形状），一旦阀心脱落，相当于阀门关闭（如果压差大，当然关不严，不过止逆效果还不错），闸阀是靠阀心闸板的侧面来密封，密封效果不如截止阀，阀芯脱落也不会像截止阀那样相当于阀门关闭。

温度及压力，软、硬密封闸阀选用重要按照工艺介质。个体介质含有固体颗粒或具有磨损或温度高于200度最好选用硬密封的口径大于50阀门压差较大还考虑关闭阀门力矩大小，力矩较大时应选用固定硬密封闸阀，比如威盾VTON的进口铸钢闸阀和进口不锈钢闸阀，无论软硬密封其密封等级都可以达到6级。

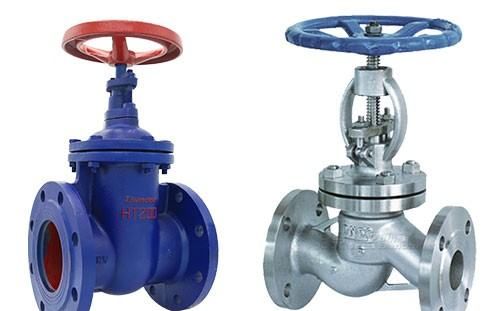

截止阀与闸阀的区别图

截止阀与闸阀之间的区别？

闸阀和截止阀是常用的阀门，都可以用于水，蒸汽，气体的开关，区别不是很大，但有点区别的，有什么区别呢？本文来详细分析下，如果觉得回答对您有帮助的话，麻烦您高抬贵手，给威盾VTON阀门点个赞。

闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。

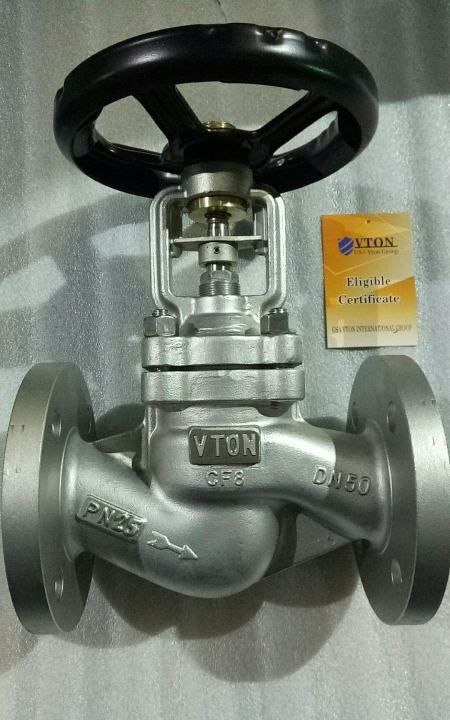

截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动的阀门。

进口闸阀和进口截止阀都是进口阀门的常用产品，尤其他们的口径，压力，温度，材质范围广泛，口径可以DN10-1000,温度可以从-196到600℃，材质有铸铁，铸钢，不锈钢，双相钢，低温钢，合金钢等等，使用范围非常广泛，比如威盾VTON的不同型号的进口闸阀和进口截止阀几乎可以用于包括水，蒸汽，气体，油品等的所有介质；但是进口闸阀和进口截止阀在结构特征，使用选型上还是有一定区别，来分析下二者的区别和用途。

一、结构上的区别

闸阀长度比截止阀短，高度比截止阀高，明杆闸阀安装需注意高度。这在安装空间有限的情况下选型要注意的。安装空间有限的场合适合选进口截止阀；闸阀可依靠介质压力紧紧与密封面紧闭，从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨，因此密封面容易磨损，闸阀处于接近关闭时，管道前后压差很大，使密封面磨损更加严重。

二、原理上的区别

截止阀和闸阀在原理上的区别为，截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转，阀杆做上升运动。因此进口闸阀的手动开启和关闭时间要比进口截止阀长，比如威盾VTON的DN300的闸阀，手动开启需要转动几百圈，用时几分钟；流量各不相同，闸阀要求全开或者全关，而截止阀则不需要。截止阀有规定进口和出口方向；闸阀没有进出口方向要求。

解释：闸阀的通流体部分也是和直管是一样的，但在管内容设了个闸板，如果把这个闸板设法提起来这个门就全开了，而截止阀流体是在阀内转了180度的弯，通常流体是从阀的一侧进和入阀

后转了个90度的角向上流，流到阀体的上部后又转了个90度流出去，就在流体在阀内向上流的出口处加了个盖，这个盖盖上门就关了，把这个盖打开阀就开了。

从流向上：

截止阀是低进高出，从外观看有明显的管道不在一相水平线上。闸阀流道在一个水平线上。闸阀的行程比截止阀的要大。

解释：从流阻的角度看在全开时闸阀流阻小，载止阀流阻大。普通闸阀的流动阻力系数约为0.08~0.12，开启关闭力小，介质可以两个方向流动。普通截止阀流动阻力是闸阀的3-5倍。启闭时需强制关闭才能达到密封，截止阀的阀芯是在完全关闭时才接触密封面，因而密封面的磨损很小，由于流动主力大需加执行器的截止阀应当注意转矩控制机构调整。

三、安装方式的区别

1·闸阀的流向，从两方进入效果都一样。

2·截止阀在安装时有两种方式，一种是介质可以从阀芯的下方进入，优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以在阀前管道承压的情况下，进行更换盘根的工作；缺点是阀门的驱动转矩较大，是上方流进的1倍左右，阀杆受的轴向力大，阀杆容易弯曲。所以此方式一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方式。（电动截止阀一般是采用介质从上方进入的方式。）介质从上方进入方式的缺点正好与下方进入方式相反。

三、密封面上的区别

截止阀的密封面是阀芯的一个小梯形侧面（具体看阀芯的形状），一旦阀心脱落，相当于阀门关闭（如果压差大，当然关不严，不过止逆效果还不错），闸阀是靠阀心闸板的侧面来密封，密封效果不如截止阀，阀芯脱落也不会像截止阀那样相当于阀门关闭。

温度及压力，软、硬密封闸阀选用重要按照工艺介质。个体介质含有固体颗粒或具有磨损或温度高于200度最好选用硬密封的口径大于50阀门压差较大还考虑关闭阀门力矩大小，力矩较大时应选用固定硬密封闸阀，比如威盾VTON的进口铸钢闸阀和进口不锈钢闸阀，无论软硬密封其密封等级都可以达到6级。

闸阀与截止阀的优缺点及用途

闸阀与截止阀的区别和用途

闸阀与截止阀

1、结构特点：闸阀体型比较简单，铸造工艺性较好；截止阀结构比较复杂。

2、使用情况：闸阀开闭所需外力较小，流体阻力小，介质的流向不受限制。全开时，密封面受工作介质的冲蚀比截止阀小；截止阀由于其结构特点使其流动阻力大，在开启和关闭过程中总有一个很费力。

3、密封性：闸阀的密封性较差；截止阀有单向密封效果好的特点，所以在防止工质逆流的场合，它也有用武之地。

4、功能用途：

闸阀是用在比较大的系统中，起到关闭闸断系统，闸阀分很多种如明杆闸阀，暗杆闸阀，楔式闸阀，单瓣闸阀，多瓣闸阀就是阀体构造不同，体积大。一般大与公称口径DN50大多用闸阀特别是工业高温高压等场合。

而截止阀是用在比较小的系统中，并起到调节系统流量大小的作用，不能关闭规范规定闸阀和截止阀所用的场合不同截止阀就是可以截流及调节流量占地面积少，体积小，一般小于公称口径DN50场合用它。

对节流有要求的地方就用闸阀多一点。另外，截止阀无论是正装还是反装，在开启和关闭过程中总有一个很费力，因此不能做得很大，要不启闭不容易。

闸阀和截止阀的区别是什么

闸阀和截止阀的区别？

在建筑水图中经常有分截止阀和闸阀，那这2种阀门的区别到底在哪里？

本文以电动阀门为例，详细分析闸阀和截止阀有什么区别，不同在哪里，闸阀型号一般是Z开头，截止阀J开头。如果觉得回答对您有所帮助的话，麻烦您高抬贵手，给美国威盾VTON阀门点个赞！

电动闸阀和进口电动截止阀是最为接近的两种电动阀门，尤其适用于蒸汽，气体，油品等的开关和调节，但两种详细分析的话，还是有很多区别的，认识他们的区别，有助于用户选择和使用。

电动阀门是指用电动执行器控制阀门，从而实现阀门的开和关，或者调节的单元。其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。电动闸阀开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀门复杂。电动截止阀和电动闸阀是同属一个类型的阀门，由电动执行机构或气动执行机构和截止阀两部分组成，区别在它的关闭件是个阀体，阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 闸阀在管路中主要用来做切断、分配和改变介质的流动方向。他们的区别如下：

1、密封面不同

闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重;而截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间，就不再接触，因而它的密封面机械磨损较小，但是介质如果含有固体颗粒，容易损坏密封面。 闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。 楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。 截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。 截止阀的密封面，只有在完全关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。

2、结构不同

闸阀比截止阀结构复杂，高度尺寸较大，从外形来看闸阀比截止阀短而高，特别是明杆闸阀需要较高的高度空间，这在安装空间有限的情况下选型要注意的。 

3、流阻不同 

闸阀在全开时整个流道直通，此时介质的运行的压力损失小，与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。开启关闭力小。闸阀通常适用于，不需要经常启闭，而且保持闸板全开或全闭的工况，不适合调节、节流使用。而截止阀在整个行程中的流阻都很大，不平衡力大，所需的驱动力或力矩也相应地要大很多。但它很适合用作流体的调节、节流。 对于高速流动的介质，闸板在局部开启状况下，可以引起阀门的振动，而振动，又可能损伤闸板和阀座的密封面，而节流，会使闸板遭受介质的冲蚀。

4、行程不同

闸阀的行程比截止阀的要大。 

5、流向不同

截止阀在安装时，介质可以从阀芯的下方进入和从上方进入两种方式。介质从阀芯的下方进入的优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以在阀前管道承压的情况下，进行更换盘根的工作。介质从阀芯的下方进入的缺点是阀门的驱动转矩较大，约为上方进入的1.05~1.08倍，阀杆受的轴向力大，阀杆容易弯曲。为此，介质从下方进入方式，一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方式。电动截止阀一般是采用介质从上方进入的方式。介质从上方进入方式的缺点正好与下方进入方式相反。而闸阀的流向，从两方进入效果都一样。 截止阀与闸阀相比较，优点是结构简单，密封性能好，制造维修方便;缺点是液体阻力大，开启与关闭力大。

6、维护流程不同 

闸阀的维修，不适合在现场管道上进行，而大部分截止阀的阀座和阀瓣，可以在线更换，无需把整个阀门，从管线上拆下来，这对于阀门和管线焊接成一体的场合，是很适合的。 当然，闸阀与截止阀的区别还不止这几种，在选型和使用中我们要很好地区分它们的异同，才能避免出错。截止阀和闸阀的应用范围是根据其特点决定的。在较小的通道中，当要求有较好的关断密封性时，多采用截止阀;在蒸汽管道和大直径的给水管道中，由于流体阻力一般要求较小，则采用闸阀。可以简单的说，一般DN250以下的管道选择美国威盾VTON的进口电动截止阀比较合适，DN300以及以上的管道选择美国威盾VTON的进口电动闸阀比较合适，比如DN800的进口电动软密封闸阀。

以上就是关于闸阀和截止阀的区别 ,闸阀和截止阀的区别是什么各个用途的全部内容，以及闸阀和截止阀的区别 的相关内容,希望能够帮到您。
