3米监控立杆基础标准

3米监控立杆基础标准

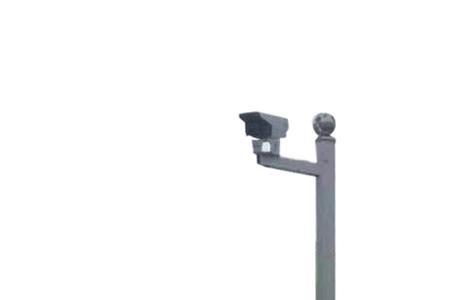

1 、监控杆为圆锥钢杆,立杆高5.5m,臂长0.4m,壁厚4mm。监控杆上口直径90mm,下口直径180mm。监控立杆的支臂直径60mm,壁厚3mm。底法兰厚度14mm。

2 、监控立杆钢材材质为国际标准低硅低碳高强度Q235,立杆表面热镀锌后用专用设备对其表面进行抛光处理,采用活碳酸漆,再静电喷塑对其表面处理。镀锌层厚度≥85um,塑层厚度≥85um,抗风能力≥45m/s,表面层保用五年,摄像机立杆保用二十年,紧固件螺钉及螺母为不锈钢。

3 、摄像机立杆

基础底座灌浇水泥尺寸为0.6m*0.6m*1.2m,预埋件尺寸为0.4m*0.4m*1.0m。 基础钢板上钢筋配镀锌螺丝,平光垫圈和弹簧垫圈。 材料要求:杆件基础结构件钢板不小于3.5mm、钢筋不小于20mm、混凝土标号C30、PVVC弯管不小于2英寸加装接地体。

4 、立杆接地采用TN-C-S系统,在电源进线处零线作重复接地。接地坑要求2000m×1500mm×1000mm,接地电阻不超过4欧姆。

5 、摄像机立杆颜色为乳白色。

6、立杆直立后,使用经纬仪对杆的两向垂直度做检验,垂直度偏差小于5%。

3米监控立杆基础标准

监控立杆基础的标准: 一般4米以上立杆基淳预埋件】外形尺寸都采用270*270*400的就可以了, 挖坑的时候挖400*400*600就可以,按实际情况,也可以挖深一点,5米以上一般采用300*300*600 挖坑挖500*500*800就可以, c25砼水泥: 水泥强度等级 32.5。
