​新手必看-如何看水电图纸?

2023-12-09 04:11 来源:贴说网 点击:

新手必看-如何看水电图纸?

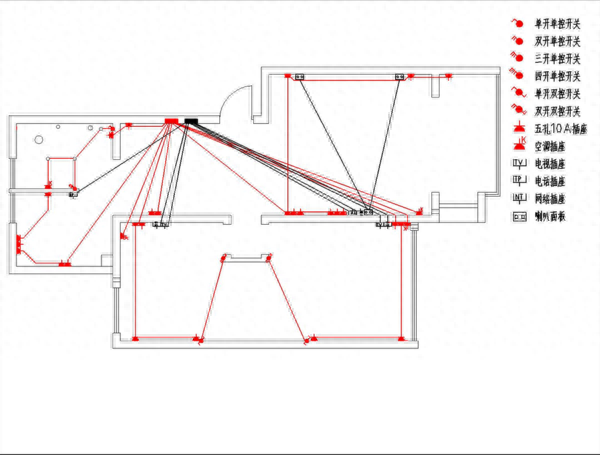

随着人们生活水平的不断提高,现如今在对待房屋装修的问题上,越来越多的人会选择专业的装修公司或者请一支技术过硬的施工工人来进行新房的装修,在房子装修整个过程中,安装水电尤为重要。水电可是关系着我们今后生活质量的重要部分,小编就要教大家如何看懂水电安装图纸!

先简单列举一下水电安装图纸符号含义

SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设

CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线

PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)

KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位

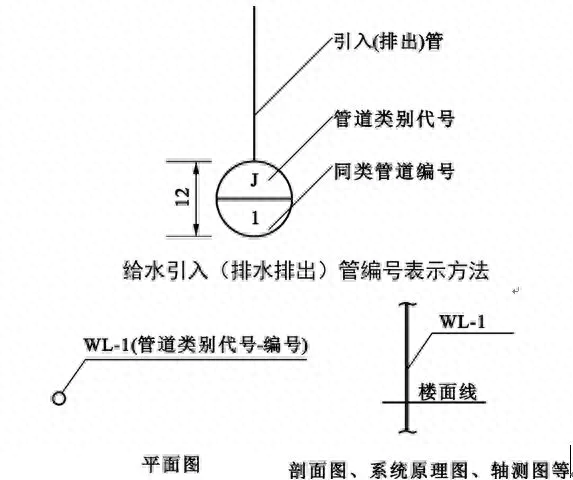

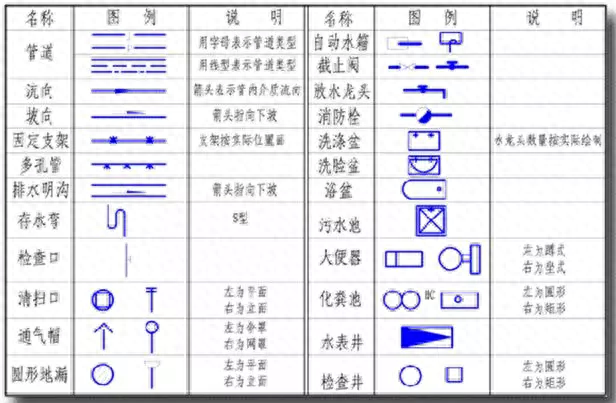

给水排水工程图中的常用图例:

以上都是水电安装图纸常见的符号含义,朋友们要多看多练习,孰能成巧。

接下来我们说重点:水电安装图纸如何分析?

看水电施图一定要让自己的大脑有很强的空间立体感,要有身临其境的感受跟着管道走。

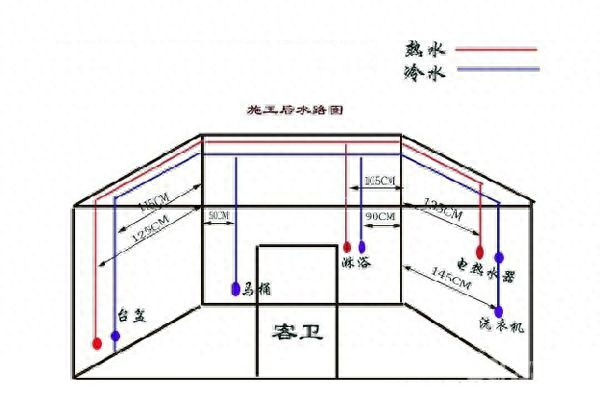

第一点、平面图和系统图:看水安装图纸的时候,需要将平面图和系统图对比看,这样才能明白管道的走向、不同地方不同内径、在什么地方需要分配水点、配水点标高是多少;

第二点、排水和用水设施:在看给水的时候,看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理;

第三点、洗衣机给水点:如有设计有洗衣机给水点,一般情况下给水点标高距完成地面1.1m(具体看设计),再看有没有洗衣机的排水地漏,是不是专用的洗衣机地漏,有没有存水弯,这些都有了再看有没有洗衣机的电源插座,位置是否合理,插座安全高度、安全措施有没有。

再给大家说说,在看水电安装图纸时,要注意的几个方面:

一、看水电安装图的时候,还要结合土建看。结构梁的大小、预埋套管大小、建筑标高等,水电设施安装后房间使用高度有没有影响。房间尺寸、墙身尺寸、筏板厚度、找平层厚度、保温属内保温还是外保温、保温层厚度、内外墙装饰层厚度,当这些数据都有了之后才能准确的进行预埋、预留、制作加工。

二、熟悉设计说明:所以要先看得懂图例,熟悉设计说明,然后,对照图纸给的图例来看图,读图时,可按引入管-水表井-干管-支管-用水设备的顺序进行。这样读图能省时准确,对电的也是这个道理,配电箱-电线回路-用电设备等,说白了就是源头-连接-设备,这样你在识图过程中才不会晕头转向,以至于找不到关键点,一定要沉下心,仔细阅读,按部就班的,相信利用这个方法都会很快的学会看水电图纸。

学习没有直径,只有方法对了,才能很快的掌握知识。
