手机wifi打不开怎么回事(手机wifi功能无法开启方法)

故障现象

WiFi打不开,关于本机中WIFi地址显示“不详”。

维修过程

拆机后经目测发现WiFi芯片已被更换过。先把WiFi芯片直接拆掉后测焊盘对地二极体值,发现WiFi芯片焊盘上的26脚和28脚对地短路。通过查看电路图得知这两个引脚是WiFi芯片自身输出的供电,如图1所示。供电对地短路肯定是不正常的。

手机wifi打不开怎么回事(手机wifi功能无法开启方法)(1)

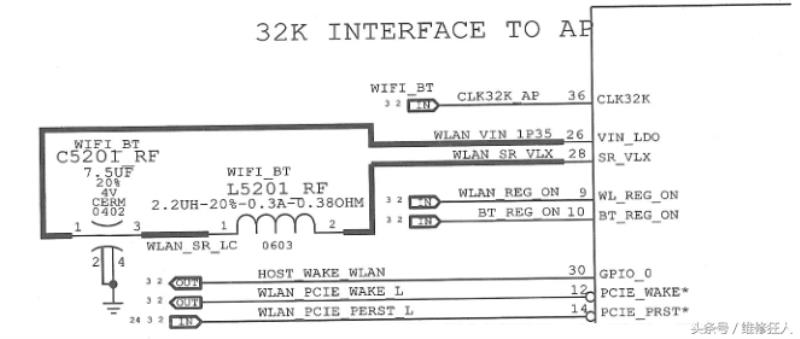

图1 :WiFi芯片26脚和28脚在电路图中的位置

通过图2可以看出26脚和28脚只接了一个电答C5201RF和电感L5201RF。那么短路的元件只有C5201_RF短路,查PCB点位图找到C5201_RF的位置,如图2所示。

手机wifi打不开怎么回事(手机wifi功能无法开启方法)(2)

图2:C5201_RF在PCB点位图中的位置

对着PCB点位图查看实物主板找出C5201_RF电路位置,如图3所示。

手机wifi打不开怎么回事(手机wifi功能无法开启方法)(3)

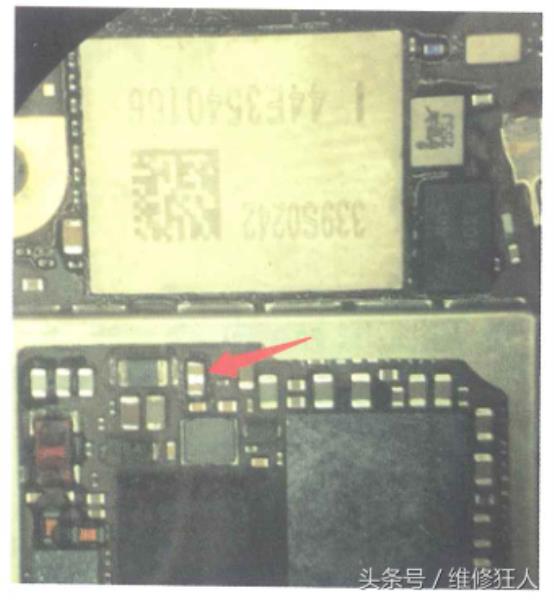

图3:C5201_RF在实物图中的位置

拆下电容后再测对地二极体值已经不短路了。从料板上拆下同位置的电容焊好,装上WiFi芯片后通电,开机进入系统测试,WiFi已经能正常打开,手机修复。
