前言

本文将分别着重介绍控制电路常用电器元件之继电器。

帮你了解各系列继电器的性能，继电器的用途，规格，型号，以及技术数据。

各种型号常用继电器简介：

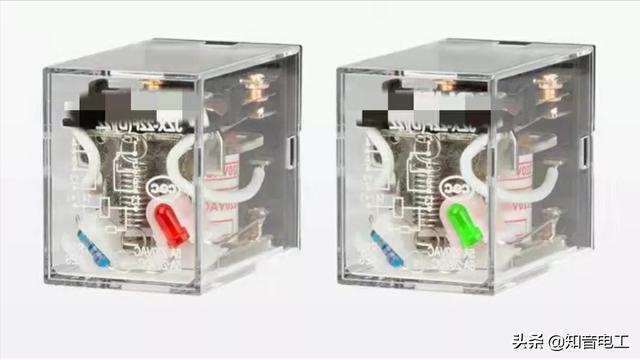

继电器

目前常用继电器有多种型号；

1. JT3直流电磁继电器。

2.JT4系列交流电磁继电器。

3..JL12系列过电流延时继电器。

4 .JL14系列交直流继电器。

5 .JS7一A系列气襄式时间继电器。

6 .JS11系列时间继电器。

7. JS11系列时间继电器。

8. JZ7系列中间继电器。

9 .JZ8系列交直流中间继电器。

10 .JR0系列热继电器。

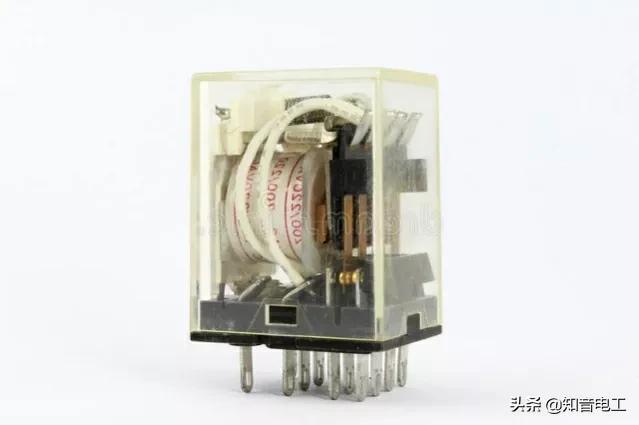

继电器

11. J T9，J T10型高返回系数继电器。

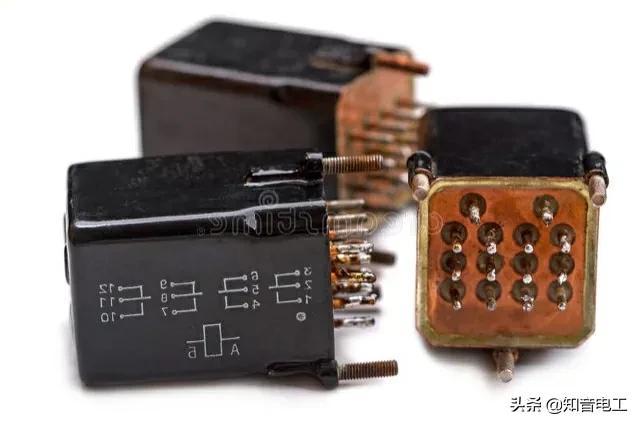

12. JTX系列小型通用继电器。

13. DL一10，DJ一100系列继电器。

14. DZ一10系列中间继电器。

15.DZB一100系列中间继电器。

16.DZS一100系列中间继电器。

17.DX一11型信号继电器。

18.DS一110.，DS一120系列时间继电器。

19.GL一20系列过流继电器。

20.JQX一1型小型大功率电磁继电器。

21.JRX一4直流电磁继电器。

22.JRX一13F小型电磁继电器

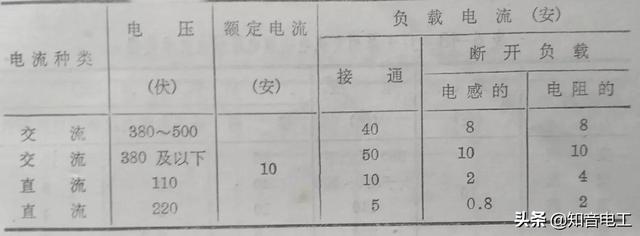

各种型号继电器，技术参数，用途明细

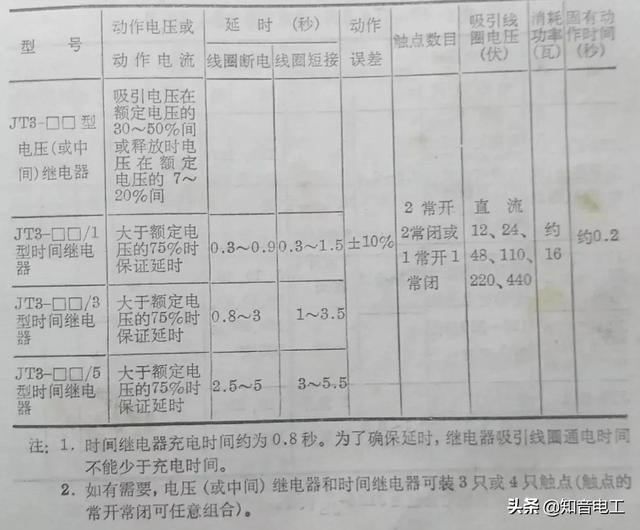

1 .JT3直流电磁继电器。

用途：JT3系列直流电池继电器。使用与电力拖动线路中作为时间。（仅在吸引线圈断电或者短接时延时），电压，中间继电器之用。

JT3直流电磁继电器

JT3一S双线圈电磁继电器用于连锁繁多的磁力站中合和高炉加料系统自动控制中作为时间和中间继电器之中。

JT3直流电磁继电器

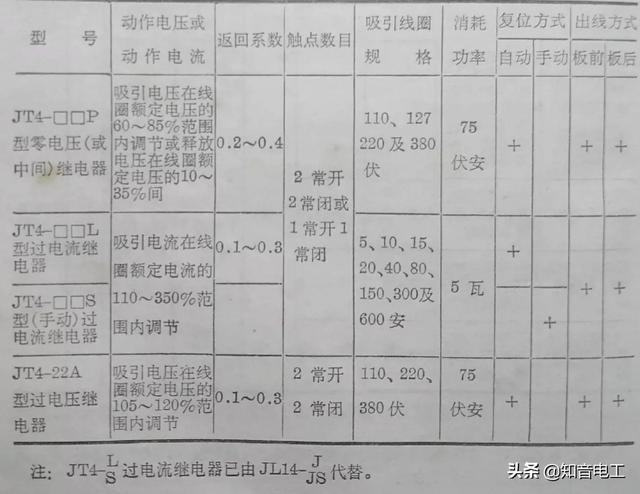

2. JT4系列交流电磁继电器

用途：2JT4系列交流电磁继电器适用于交流50赫兹的自动控制电路中，作为零电压，过电流，过电压及中间继电器之用。

JT4系列交流电磁继电器

JT4系列交流电磁继电器

3 .JL12系列过电流延时继电器

用途：JL12系列过用于交流50赫，电压至380伏，直流电压至440伏，直流自5A∽300A电路之中，作为起重机上交流绕线型电机或直流电机的起动，过载，过流保护之用。

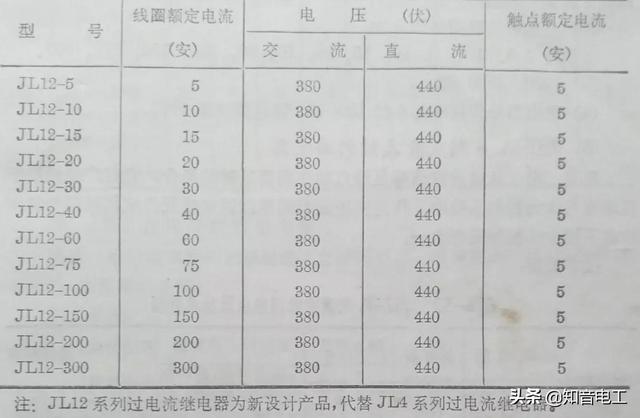

JL12系列过电流延时继电器

JL12系列过电流延时继电器

JL14列交直流继电器

用途：JL14系列交直流继电器用于交流电压至380V，直流电压至440伏的控制电路中，作为过电流或欠电流继电器之用。

技术数据：

继电器的主点额定电流为5A。

继电器的驻点货量为两队常开常闭，可任意组合。其中JL14一口口JG只有1常闭一种规格。

③继电器的吸引线圈分为：

1 1.5 2.5 5 15 25 40 60

100 150 300 600 1200

1500安。

④继电器操作频率每小时1200次，通电持续率40%。

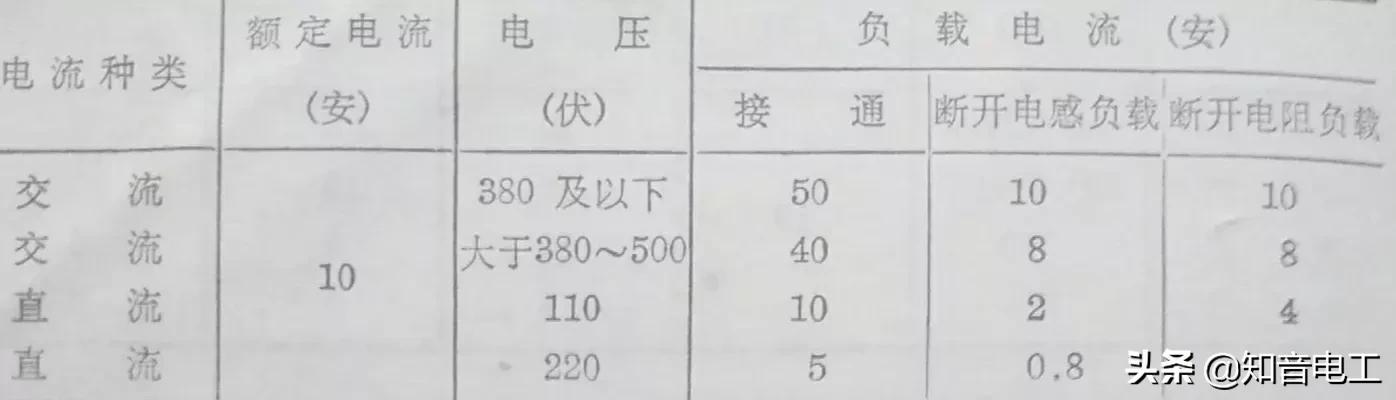

5 JS7一A系列气襄式时间继电器

用途：JS7一A系列气襄式时间继电器用于从接手电信号自主点动作需要延时的场合。

它被广泛地用于机床，电动控制。

技术数据：

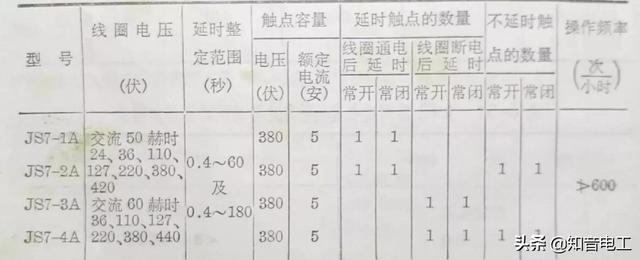

继电JS7一A系列气襄式时间继电器

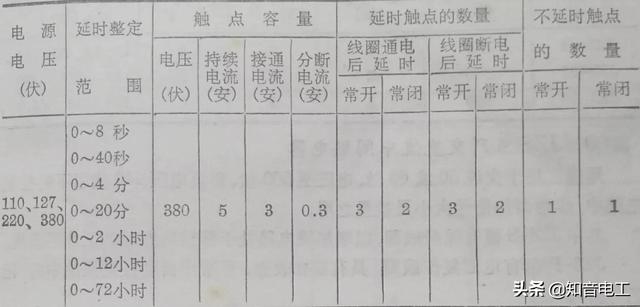

6. JS11系列时间继电器

用途：JS11系列时间继电器。用于交流50赫兹500伏以下的电气自动控制电路中，用来由一个电路向另一个需要延时的被控制电路发送信号。由于这种继电器是属同步电动机式的，所以其延时长，整定偏差较小。

JS11系列时间继电器

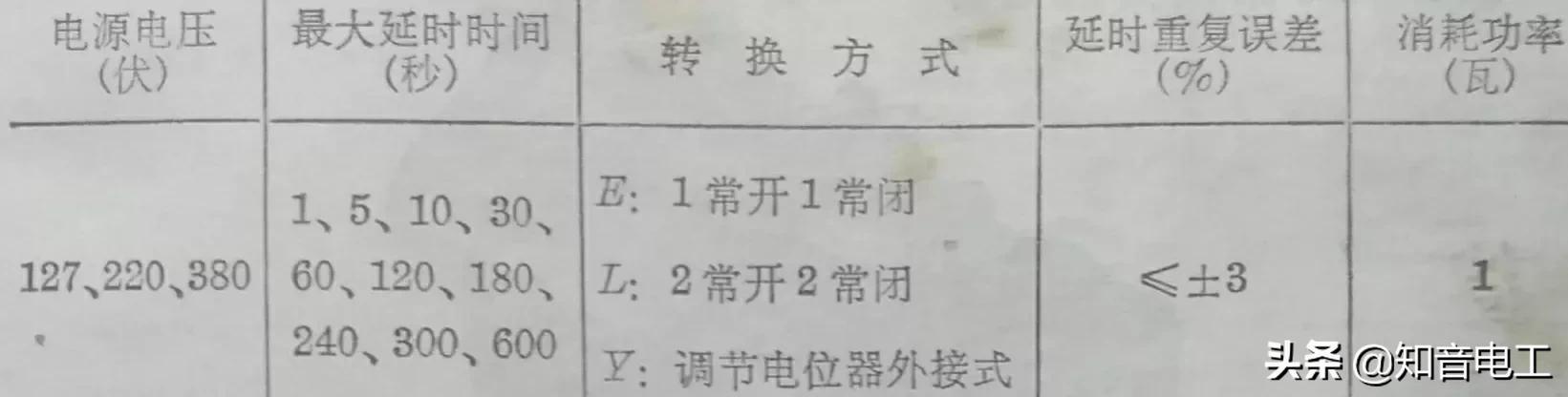

7 .JS11系列时间继电器

用途：JS11系列时间继电器，用以使自动控制系统按工艺时间要求准确地进行延时启动，持续运转，重复循环或停机等操作。

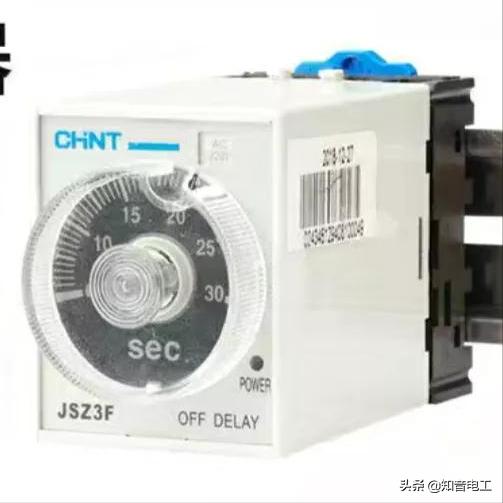

时间继电器

jjsl晶体管时间继电器

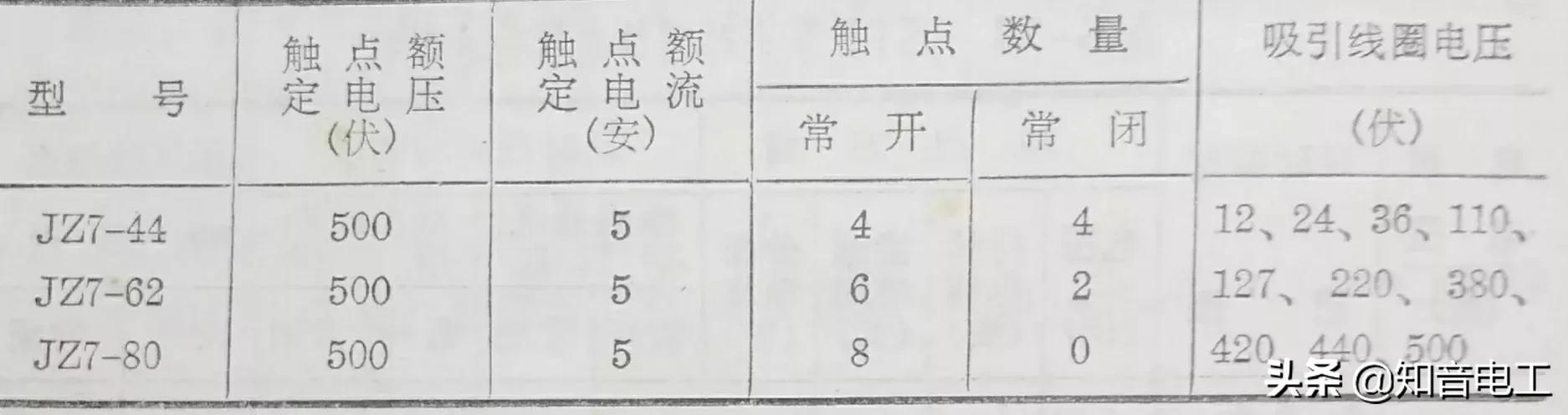

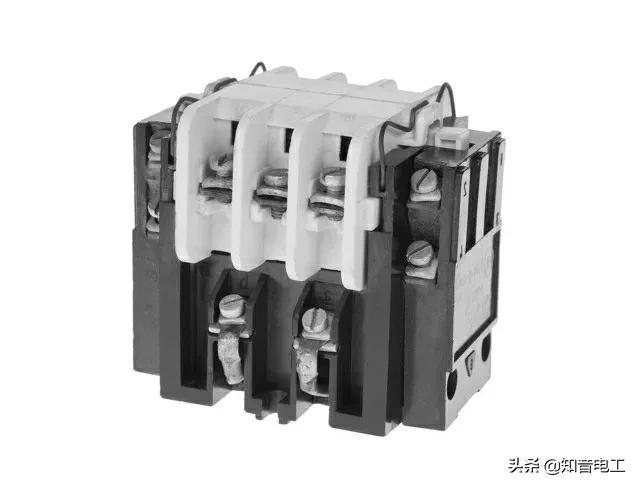

8 .JZ7系列中间继电器

用途：JZ7系列中间继电器，用与交流50或60赫，电厌至500v（伏），电流至5A（安）的控制电路中，可以用来控制各种电磁线圈，以使信号放大，或将信号同时传给数个有关的控制元件。

JZ7系列中间继电器

9 .JZ8系列交直流中间继电器

用途：JZ8系列交直流中间继电器，用于交流50Hz（赫兹）或60Hz（赫兹），电压至500V（伏），直流电压440V（伏）以下的控制电路中，作为增加信号大小及数量之用。

其中JZ8一带有保持线圈与增加继电器处于释放状态似的工作可靠性。

JZ8一带有电磁复位线圈，具有锁扣装置可用作控制系统中的记忆元件。

技术数据：

①额定电流5A（安）。

② 继电器按现钱的电压分为：→交流，110V，127V，220V（伏）及380V（伏）四种。

→直流：12，24，48，110，220（伏）五种。

③ 继电器按触点组合形式分为：

6开2闭，4开4闭，2开6闭三种。

④ 操作频率不大于2000次每小时。

10. JR0系列热继电器

用途：JR0系列热继器 是一种双金属片式热继电器适用于交流电压220（伏）至500（伏），电流1至160（安）的长期工作或者间断长期工作的，一般交流电动机的过载保护具有断相运转保护装置。

热继器

技术数据：

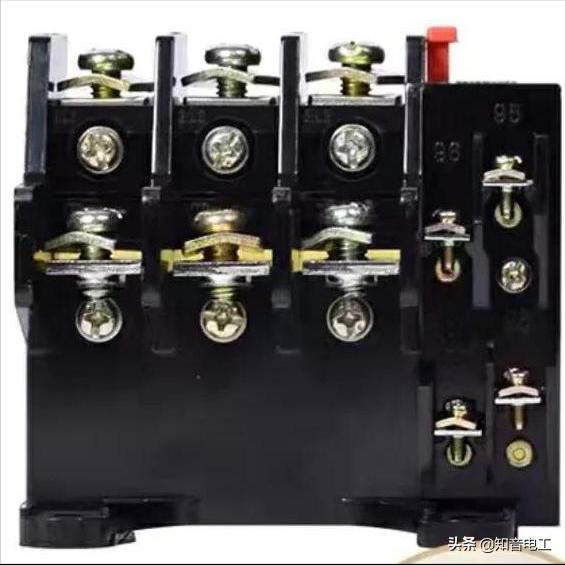

JR0系列热继电器

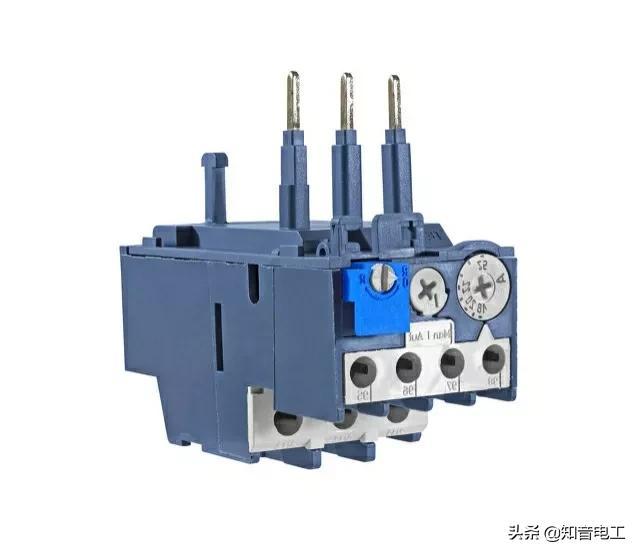

热继电器

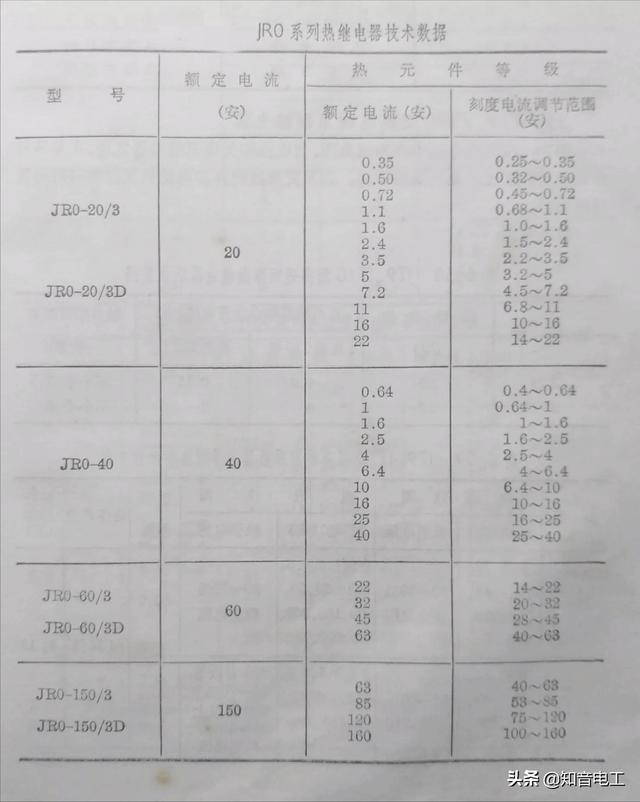

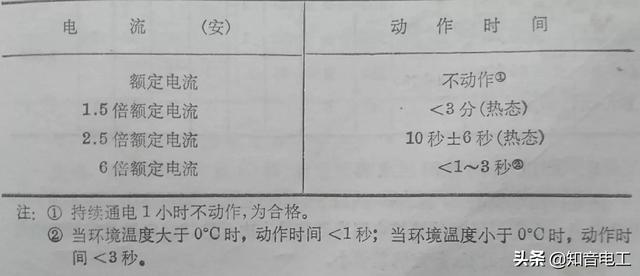

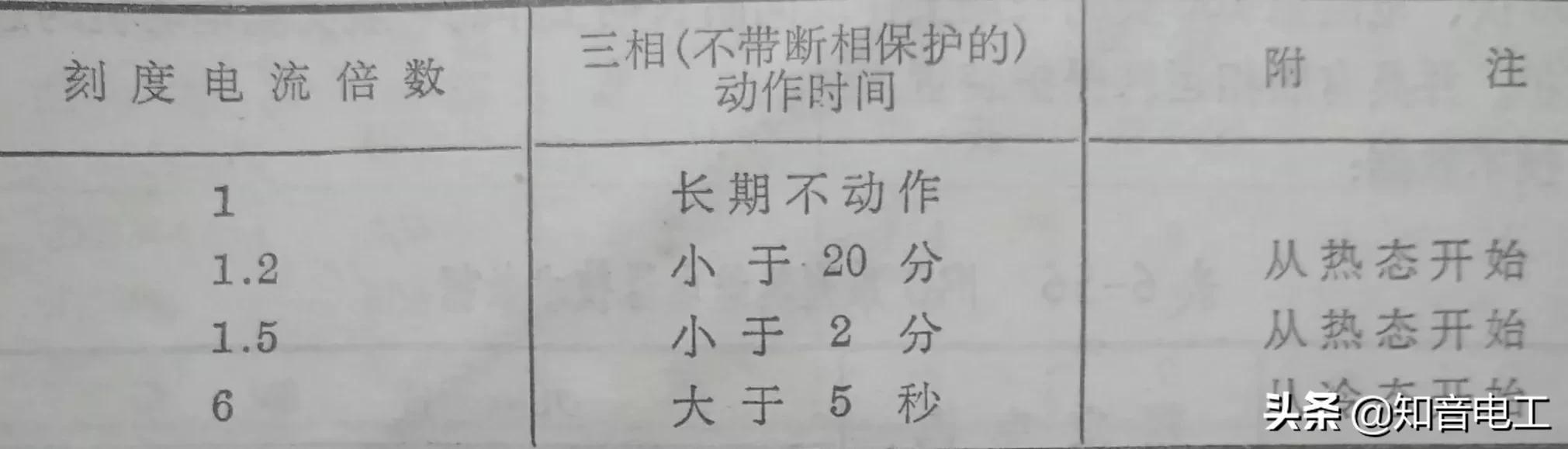

jRo系列热继电器保护特性

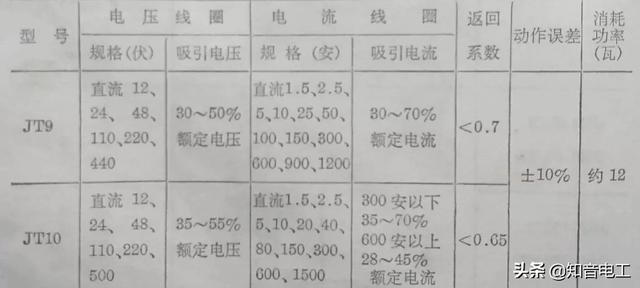

11. J T9，J T10型高返回系数继电器

用途：J T9，J T10型高返回系数继电器

在直流电路中，作为过电压，欠电压和欠电流继电器之用，主要是用作保护及控制直流电动机励磁回路。以及交流线绕异步电动机反接制动时的反接继电器。

技术数据：

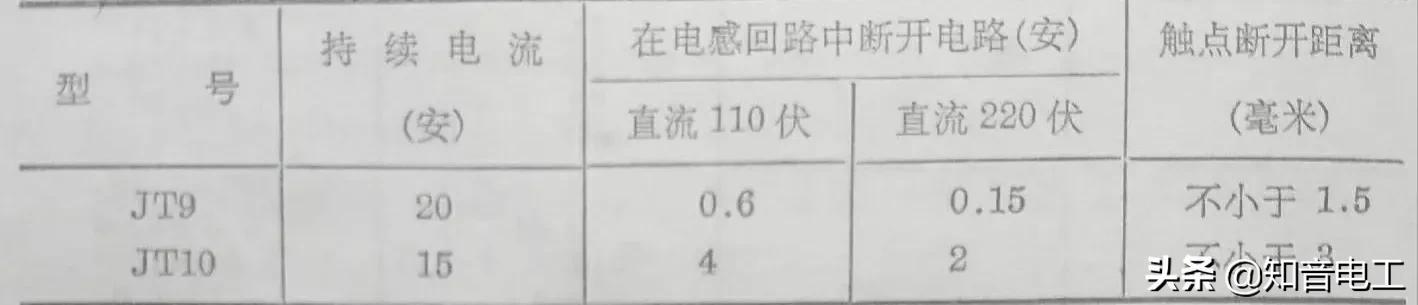

J T9，J T10型高返回系数继电器

J T9，J T10型高返回系数继电器

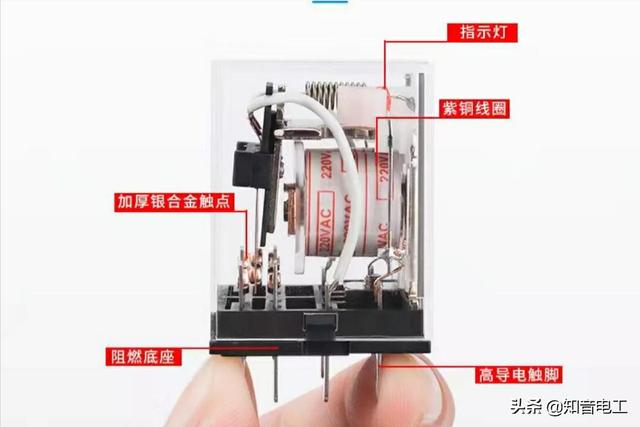

12 .JTX系列小型通用继电器。

用途：GTX系列小型通用继电器是由直流或者交流控制，适用于一般的自动装置继电保护装置，信号装置和通讯装置设备中，作为信号指示和开启关闭电路的元件。

继电器的消耗功率直流线圈仅为1W（瓦），交流线圈为2.5VA(

伏安）。

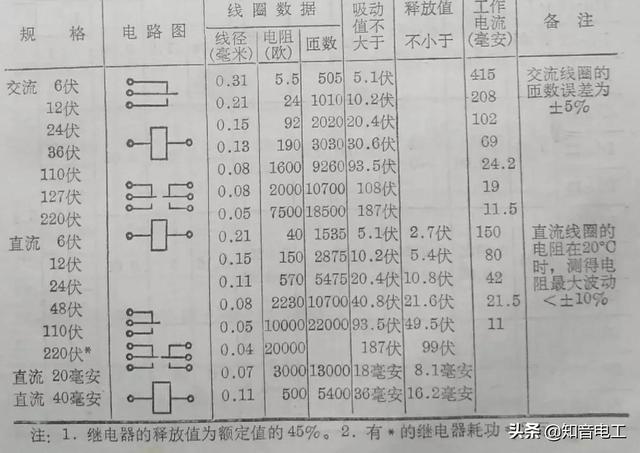

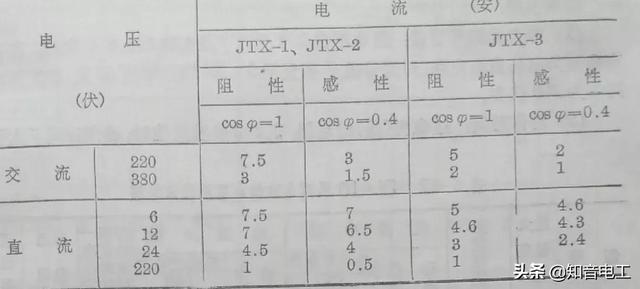

JTX系列小型通用继电器技术数据

JTX系列小型通用继电器技术数据

13 .DL一10，DJ一100系列继电器

用途：DL一10，系列电流继电器，主要主要用于电机，变压器，和输电线的过负载和短路保护电路中，作为启动元件。

DJ一100系列电压继电器，主要用于继电保护装置，电路中作为过电压保护或者低压闭锁的动作原件。

继电器

技术数据：

①触点的断开容量：当电压在220v（伏）以下，电流不大于2A（安）时，在具有电感负载的直流电路（时间常数T不大于5x10⁻³秒）中为50瓦：在交流电路中为250伏安。

② 动作时间：过电流电压继电器在1.2倍整定值时，动作时间不大于0.15秒。低电压继电器在0.5倍整定电压时，动作时间不大于0.15秒。

接上图

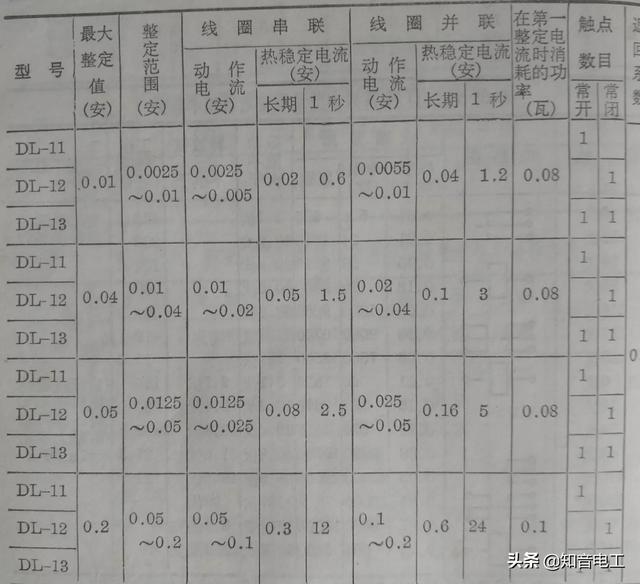

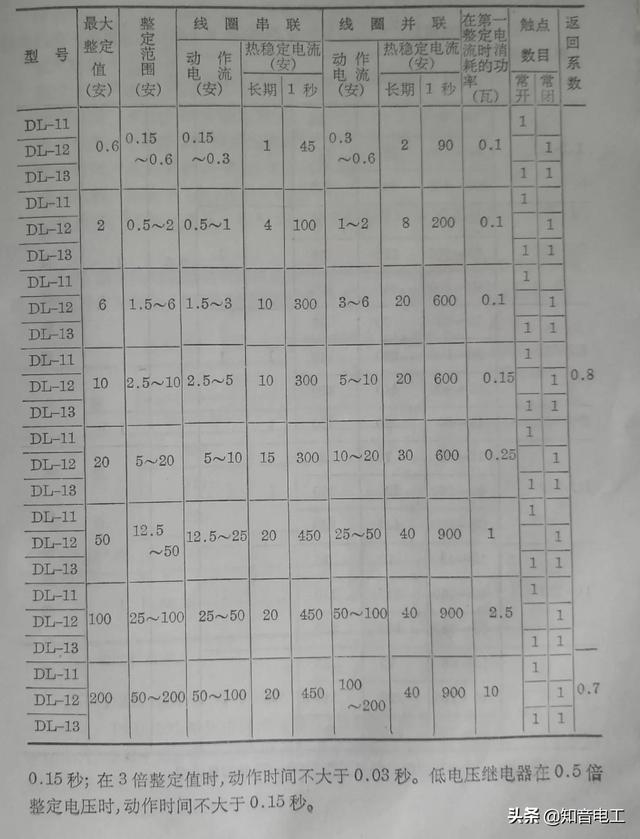

DL一10系列电流继电器的技术数据。

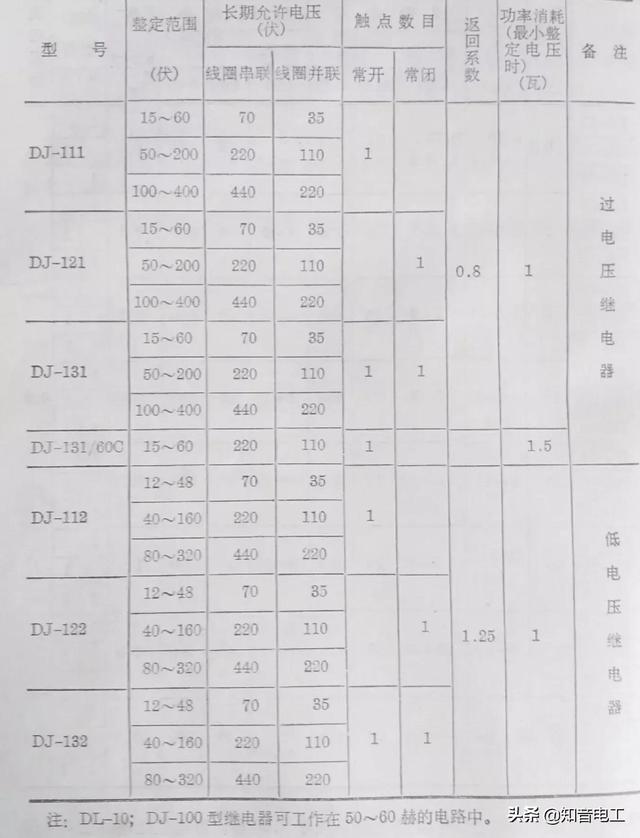

DJ一100系列继电器技术数据

14 .DZ一10系列中间继电器

用途：DZ一10系列中间继电器

是电磁式，阀型瞬时式动作继电器，作为辅助继电器用于各种保护电路中，以增加主保护继电器的触点数量或触点容量。

技术数据：

额定电压：直流220伏，110伏，48伏，24伏和12伏。

动作电压：不大于70%额定电压。

返回电压：不小于2%额定电压。

动作时间不大于0.05秒（在额定电压下）。

功率消耗：不大于7W（瓦）（在额定电压下）。

线圈升温：环境温度。为 40°C（度）时，长期耐受110%额定电压，不超过60°C（度）。

DZ一15型中间继电器具有两对常开和两对常闭触点，。。

Dz一16型中间继电器具有三对常开和一对常闭触点。

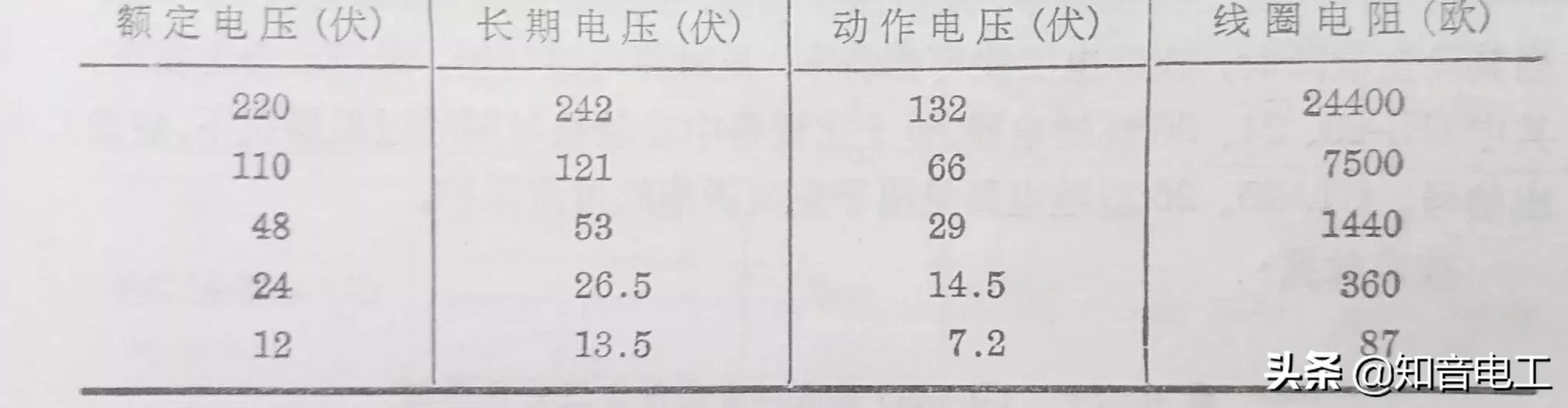

DZ一10系列中间继电器技术数据

15 .DZB一100系列中间继电器

用途：DZB一100系列中间继电器

作为辅助继电器，。用于直流操作的保护电路中，增加主保护继电器的触点数量或触点容量。

DZB一100系列中间继电器技术数据

DZB一115型为电流动作电压保持继电器，DZB一138V电压动作电流保持继电器。嗯。借阻尼线圈的短接DZB一138型还能延时动作。

动作值：

（1）DZB一115型，不大于额定电流。

（2）DZB一138型，不大于65%额定电压。

返回值：不小于2%的额定值。

保持值：

（1）DZB一115型，不大于70%额定电流。

（2）DZB一138型，不大于65%额定电压。

动作时间：

（1）DZB一115型，不大于0.05秒。

（2）DZB一138型在93%额定电压下，断开阻尼线圈不大于0.045秒，短节阻尼线圈在0.065至0.075秒之间。

返回时间：

（1）DZB一115型断开电源应立即返回。

（2）DZB一138型再断开。阻尼线圈的情况下不大于0.06秒。

功率消耗：

（1）DZB一115型，电压线圈不大于4 瓦（W）

（2）DZB一138型电压线圈不大于10瓦（W），电流线圈不大于4.5瓦（W）。

热性稳定：

（1）DZB一115型电压线圈长期耐受110%额定电压，升温不超过60°C（度），电流线圈耐受三倍额定电流历时2秒。

（2）DZB一138型，电压线却长期耐受110%额定电压，温度升高不超过60°C（度），电流线圈耐受三倍额定电流历时5秒。

16 .DZS一100系列中间继电器。

用途：DZS一100系列中间继电器。作为辅助继电器，用于直流操作的保护电路中，已增加主保护继电器的触点数量或触点容量。

DZS一155，DZS一117型为延时动作继电器。

DZS一127，DZS一136为延时电压动作和电流保持继电器。

DZS一145型为延时返回继电器。

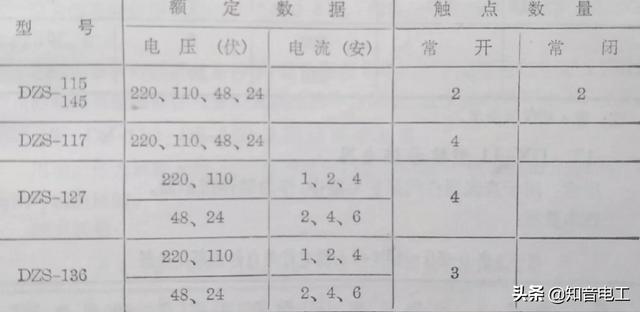

DZS一100系列中间继电器技术数据

返回时间：

（1）DZS一145型，在额定电压下，通电时间不大于0.5秒，然后切断电源，继电器的返回时间不小于0.4秒，在额定电压下，切断电源，同时，将线圈端子短接，继电器的返回时间不小于0.8秒。

（2）其他各型号继电器切断电源后立即返回。

线圈温升：当环境温度为 40°C（度）时：

（1）：电压线圈长期耐受110%额定电压。不超过60°C（度）。

（2）电流线圈允许通过三倍额定电流历时5秒。

功率消耗：在额定值下：

（1）DZS一155，DZS一117型，不大于3.3（瓦）。

（2）DZS一127，DZS一136型，电压线圈不大于5.5W（瓦），电流线圈不大于2.5W（瓦）。

（3）DZS一145型不大于6.5W（瓦）。

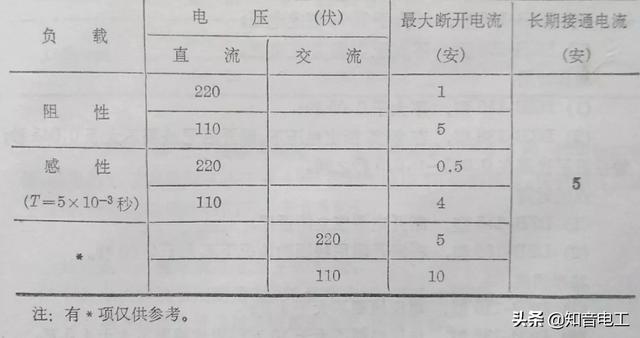

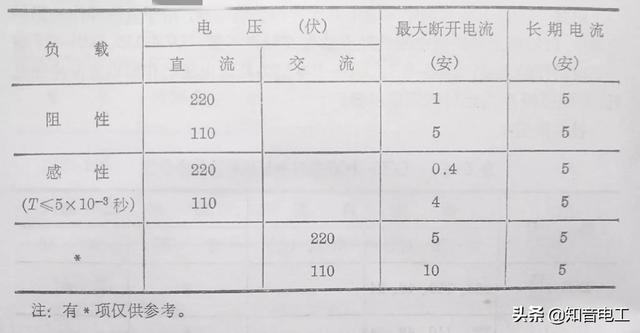

DZS一100系列中间继电器触点容量表

17 .DX一11型信号继电器

用途：DX一11型信号继电器，用于直流操作的保护电路中，作为动作指示器。

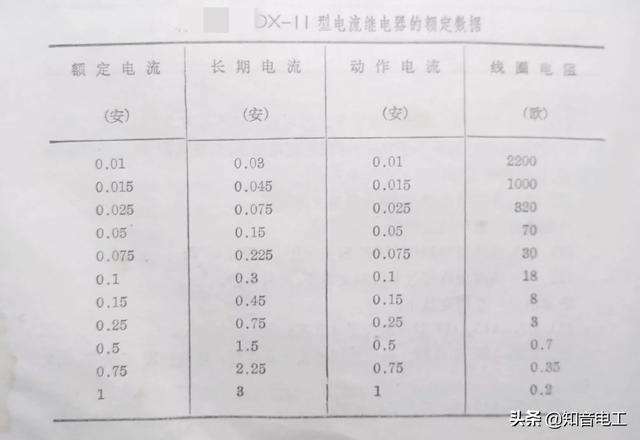

DX一11型电洗衣机继电器的额定数据表

DX一11型电压继电器的额定数据

电流继电器线圈消耗的功率约0.3W（瓦），唉，电压继电器线圈电路消耗的功率约2W（瓦）。

在继电器瞬时返回的条件下，当电压在250伏及以下，当电压在250V（伏）及以下及电流在2A（安）以下时，触点的断开容量在感性负载的直流电路中无50W（瓦），在交流电路中，为250伏安。

18 .DS一110.，DS一120系列时间继电器

用途：DS一110.，DS一120系列时间继电器，作为辅助原件，用于各种种保和自动电路中，使被控制原件的动作得到可调的延时。

技术数据：

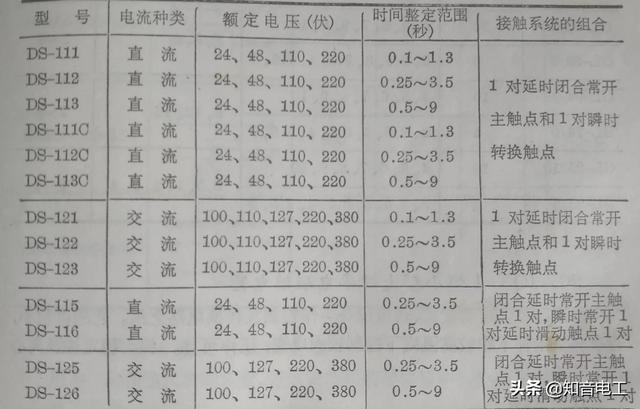

DS一110.，DS一120系列时间继电器技术数据表

19. GL一20系列过流继电器

用途：GL一20系列过流继电器，用在交流设备中，用以保护电动机，变压器，与输电线的过载及短路，当这些设备发生故障时，该继电器就能及时可靠的动作，及时将电路电源切断，保证电器设备的安全。

继电器

其中：GL一23，GL一24，GL一26型型继电器，当上述设备中在较长的时期的过载情况下，能发出信号。

继电器。

继电器

GL一24，GL一26型型继电器是用于交流操作的过流保护。

技术数据：

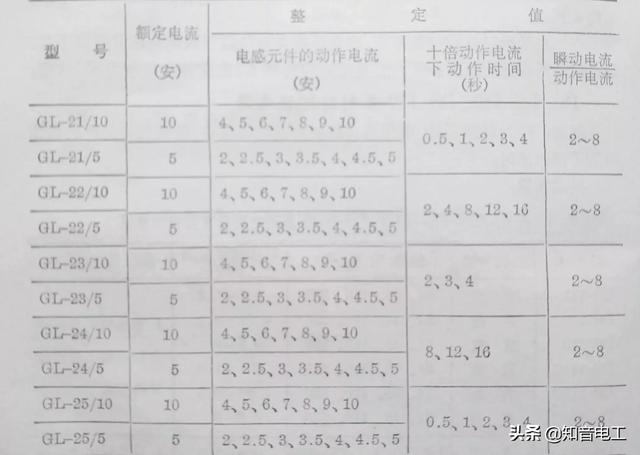

GL一20系列过流继电器技术数据表

20 .JQX一1型小型大功率电磁继电器

用途：JQX一1型小型大功率电磁继电器，可供自动装置，通讯设备等做控制机转换电路走。

继电器

他的体积小，可在勾空条件下和较高温度下控制较大电流，工作性能可靠。，振动稳定性及例行加热速度不作考核。

技术数据：

JQX一1型小型大功率电磁继电器技术数据

21. JRX一4直流电磁继电器

用途：JRX一4直流电磁继电器共便携式自动装置共便携式自动装置，通讯设备，信号装置，中转接电路使用。

继电器

技术数据：

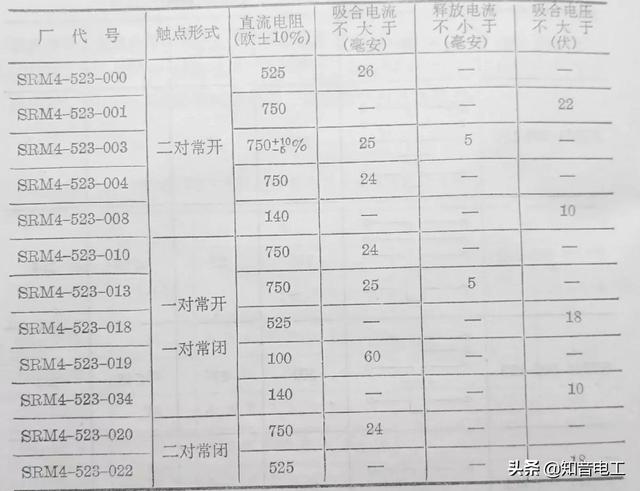

JRX一4直流电磁继电器技术数据

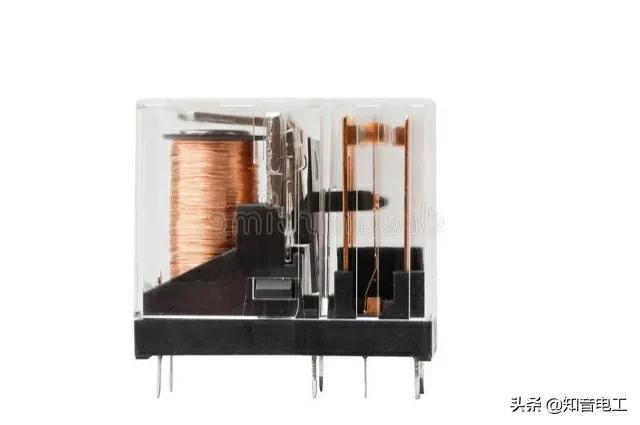

22.JRX一13F小型电磁继电器，

用途：JRX一13F小型电磁继电器，因体积较小重量轻，动作快，可供数字仪表，数据检测的处理系统，通讯设备，自动控制一级信号装置中换接交流直流电路中使用，。

另外，继电器还没计有透明的塑料外壳，有防止灰尘进入继电器内，影响其动作的作用。

技术数据：

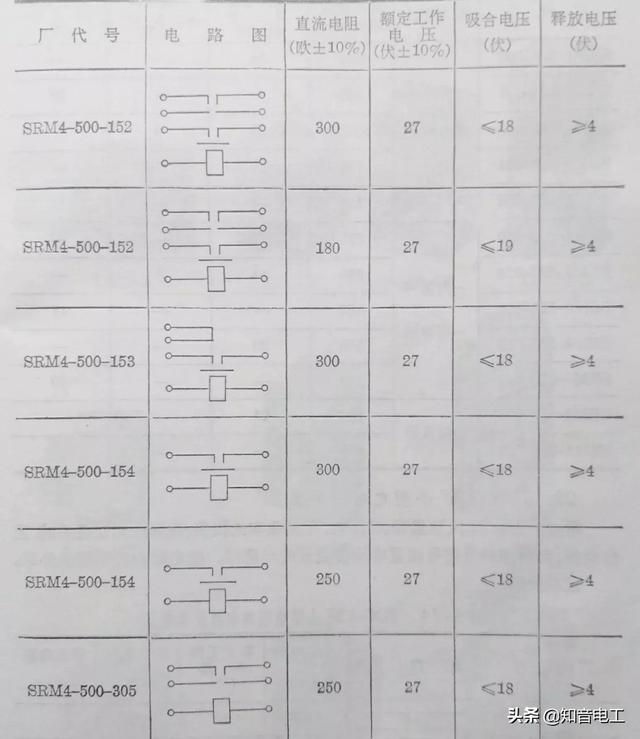

JRX一13F小型电磁继电器，

结速语

本篇文章分别着重介绍了控制电路常用电器元件之一继电器。

和你共同探讨了各系列继电器的性能，继电器的用途，规格，型号，以及技术数据，希望对你有所帮助。

有不足错误之处，请批评指正。
