​寻线仪怎么使用(多功能线缆寻线仪怎么使用)

2023-07-26 09:58 来源:贴说网 点击:

寻线仪怎么使用(多功能线缆寻线仪怎么使用)

寻线仪的用法:首先它分发射器、接收器两部分组成,在发射器上有RJ11、RJ45接口,前者是电话线接口,后者是网线接口,使用时先将电话线或网线插入发射器上对应接口位置,将功能开关拨到寻线,然后将众多线缆的尾部分别插入接收器,若产生报警声音则说明是同一根线,否则就继续寻找。

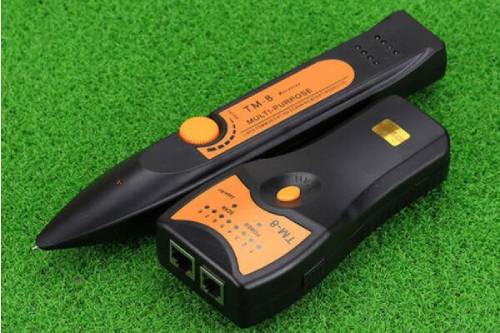

多功能线缆寻线仪

寻线仪怎么使用

1、首先要了解寻线仪的基本结构和功能。寻线仪分为两个部分,发射器和接收器,在发射器上有两种接口,分别是电话接口RJ11、网线接口是RJ45,如果是寻找电话线则用前面一种接口,如果是寻找网线则用RJ45。

2、这里我们以寻找网线来举例。将网线的水晶头插入发射器的RJ45接口之后,先调节发射器的功能按钮,让它指向寻线,此时指示灯的扫描会闪烁,说明寻线仪是可以正常工作的。

3、然后拿接收器在网线尾部逐条接入,探头靠近网线如果产生在报警的声音,则说明网线头部和尾部是同一条,否则就不是。

4、寻找电话线时方法是将一端插入到发射器的RJ11接口,另外一段的探头靠近电话线尾部即可,可将功能切换为双音频更容易辨识。

5、在使用寻线仪的时候,它还可以寻找电话线、电力电缆线、线路的状态、低电压提示等等,但寻找不同线路的方法基本是类似的。
