​cad软件是干嘛的(cad软件是做什么用的)

2024-02-03 04:34 来源:贴说网 点击:

cad软件是干嘛的(cad软件是做什么用的)

CAD制图基本知识有哪些?

针对CAD绘图软件,掌握cad制图基本知识,有利于绘图的规范化,条理化,并且对后期修改起到事倍功半的作用。

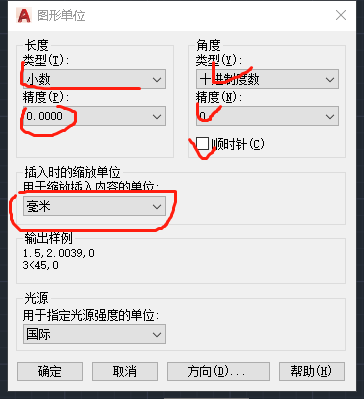

第1、 掌握绘图的基本步骤,养成规范的绘图习惯。通常我们的绘图步骤为以下几个步骤。第一步设置单位:快捷键UN;通常按照下图进行设置即可:

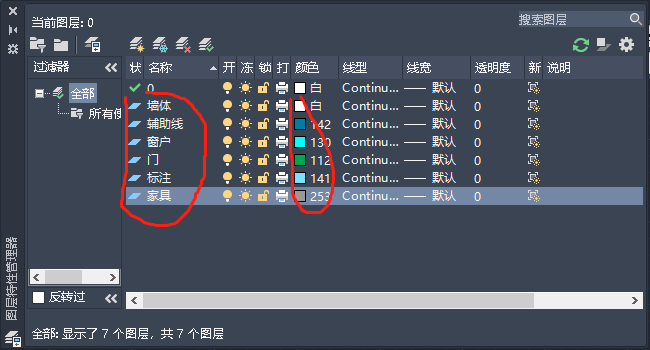

第二步设置图层:快捷键LA

图层设置视绘制的图形元素而定,通常对绘制的图形进行分类,名称分类、颜色分类、线性分类、线条粗细分类等。合理的分类便于修改绘图,同时所绘制的图形清晰明了,让人看起来更专业化。

第三步、绘制主体元素,比如装修首先绘制墙体。

第四步、做好标注,根据主体元素做好标注。标注很简单,记住这几个快捷键就可以了。1、快速标注:QDIM;2、线性标注:dli;3、对齐标注:dal;4、半径标注:dra;5、直径标注:ddi;6、角度标注:dan;7、连续标注:dco;8、标注设置:d;

第五步、深化图纸细节,添加备注或注解。

第六步:打印输出:快捷键ctrl+p;打印输出既可以通过打印设备将图纸打印出来,也可以将图纸输出为其它格式发送给客户,比如pdf格式、jpg格式、png格式等。

第2、 掌握绘图工具的快捷键:记住并掌握绘图工具的快捷键,这里免费给大家提供绘图工具快捷:直线:L

参考线:XL

多段线:PL

矩形:REC

圆形:C

多边形POL:

圆弧:A

样条曲线:SPL

图案填充:H

面域:REG

文字输入:T

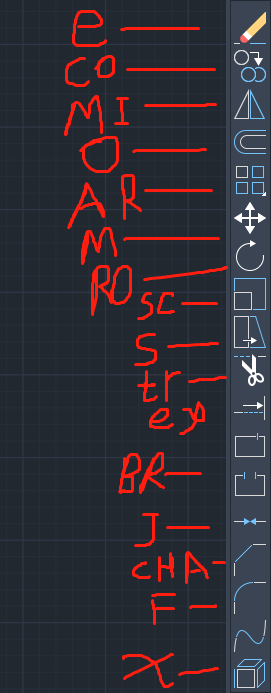

第3、 掌握修改工具的快捷键及使用技巧:

记住并掌握绘图工具的快捷键,这里免费给大家提供绘图工具快捷:删除:E

复制:CO/cp

偏移:O

阵列:AR

镜像:MI

修剪:TR

延伸:EX

打断:BR

合并:J

切角:CHA

圆角:F

分解:X
