​960dm3等于多少m3（960cm3等于多少m3）

960dm3等于多少m3（960cm3等于多少m3）

sus631特性及适用范围

：添加铝的沉淀硬化型钢种，用作弹簧、热圈及计器部件。

sus631/17-7PH/S17700/0Cr17Ni7Al沉淀硬化型不锈钢

日本SUS631(17-7PH国标0Cr17Ni7Al)是一种弥散硬化不锈钢，高强度高硬度，抗疲劳，具有良好的耐腐蚀性和可模锻性，以及遇高温很少变形，此钢性能良好，尤其适用于航天航空领域，这种特殊合金也适应于其他有高强度，耐蚀性要求的领域。在高温到316℃时，弹簧性能依然良好。SUS631用于航天、化工、石化、造纸和金属加工业。

SUS631加入铝的半奥氏体沉淀硬化不锈钢，成分接近18-8奥氏体不锈钢，具有良好的冶金和制造加工工艺性能。该钢热处理工艺复杂，性能容易波动，低温韧性较差，低于100度变脆，现有被马氏体时效钢替代的趋势，但目前仍有广泛应用领域。

一、SUS631对应牌号：

1、国标GB-T标准：数字牌号：S51770、新牌号：07Cr17Ni7Al、旧牌号：0Cr17Ni7Al,

2、美标：ASTMA标准：S17700，SAE标准：17-7PH，UNS标准：631，

3、日标JIS标准：sus631，

4、德标DIN标准：1.4568,

5、欧标EN标准：X7CrNiAl17-7。

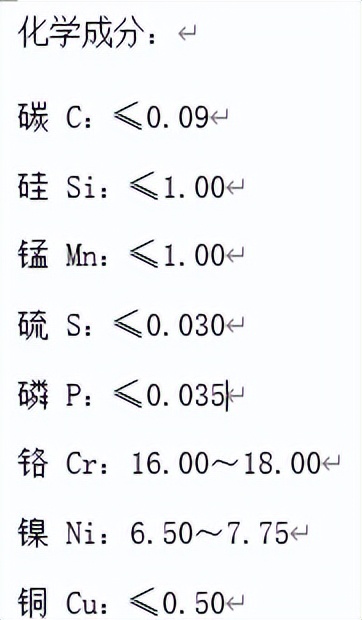

二、SUS631化学成分：

⑴碳C：≤0.09，

⑵硅Si：≤1.00，

⑶锰Mn：≤1.00，

⑷磷P：≤0.040，

⑸硫S：≤0.030，

⑹铬Cr：16.00～18.00，

⑺镍Ni：6.50~7.75，

⑻其它元素：Al:0.75~1.50。

三、SUS631物理性能：

①密度密度(20℃)/kg/dm3:7.93,

②熔点/℃: 1390~1430,

③比热容(0~100℃)/kg/(kg.k): 0.5,

④热导率/w/(m.k)100℃-:16.3,

⑸热导率/w/(m.k)500℃-:20.9,

⑥线胀系数/(10-6/k)0~100℃:15.3,

⑦线胀系数/(10-6/k)0~630℃:17.1,

⑧电阻率（20℃）/（Ω.mm2/m):0.8,

⑨纵向弹性模量（20℃）/GPa:200，

⑩磁性:有。

⑴交货状态：固溶时效温度不一样力学也不一样，板材固溶酸洗，

⑵抗拉强度（RM/MPa）：1140~1230，

⑶延伸强度（Rp0.2/MPa）：960~1030，

⑷伸长率A/%：3~5，

⑸断面收缩率（Z/%）：10~25。

sus631力学性能：

抗拉强度 σb (MPa)：固溶,≤1030; 565℃时效,≥1140; 510℃时效,≥1230

条件屈服强度 σ0.2 (MPa)：固溶,≤380;565℃时效,≥960;510℃时效,≥1030

伸长率 δ5 (％)：固溶,≥20;565℃时效,≥5;510℃时效,≥4

断面收缩率 ψ (％)：565℃时效,≥25;510℃时效,≥10

硬度 ：固溶,≤229HB;565℃时效,≥363HB;510℃时效,≥388HB

sus631热处理规范及金相组织：

热处理规范：1)固溶,1000～1100℃快冷;2)565℃时效,经固溶处理后, 760±15℃保持90min,在1h内冷却到15℃以下,保持30min,再加热到565±10℃保持90min,空冷;3)510℃时效,经固溶处理后,955±10℃保持10min,空冷到室温在24h以内冷却到-73±6℃,保持8h,再加热到510±10℃保持60min,空冷。

金相组织：组织特征为沉淀硬化型。

交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。

sus631主要规格：

sus631无缝管、sus631钢板、sus631圆钢、sus631锻件、sus631法兰、sus631圆环、sus631焊管、sus631钢带、sus631直条、sus631丝材及配套焊材、sus631圆饼、sus631扁钢、sus631六角棒、sus631大小头、sus631弯头、sus631三通、sus631加工件、sus631螺栓螺母、sus631紧固件

篇幅有限，如需更多更详细介绍，欢迎咨询了解。
